Q: 如何确定我的波导能够传输的模式？怎样得到模式的截止频率？能否只仿真高阶模式？
A: HFSS具有只求解端口的功能。在HFSS求解设置中，选定“Ports Only”进行设置。 如图1.12所示。要确定波导等传输线能够传输的模式，可以在端口定义时，将端口的模式数设置到充分多，然后利用“Ports Only” 功能，配合插值扫频算法进行求解，求解结束后，做出端口Zo或者Gamma的实部随频率变化的曲线，即可确定波导能够传输的模式及各个模式的截止频率。HFSS模式排列是按照截止频率由低到高排列的，因此，为了确保求解的正确性，必须从低阶模式开始求解，而不能只求解高阶模式。

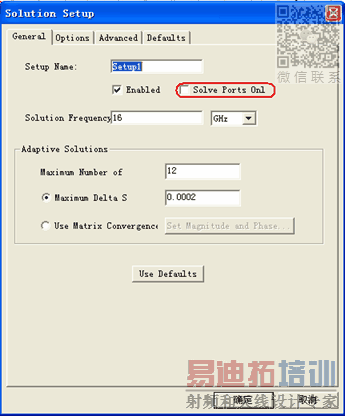

图1.12
