Q: 在端口设置中，Integration Line 有何作用？Renormalize和Deembeding 是什么意思，有何作用？
A: Integration Line（积分线）是端口定义的选项，一般定义在端口上沿电场梯度最大的方向定义。其作用有以下几项：

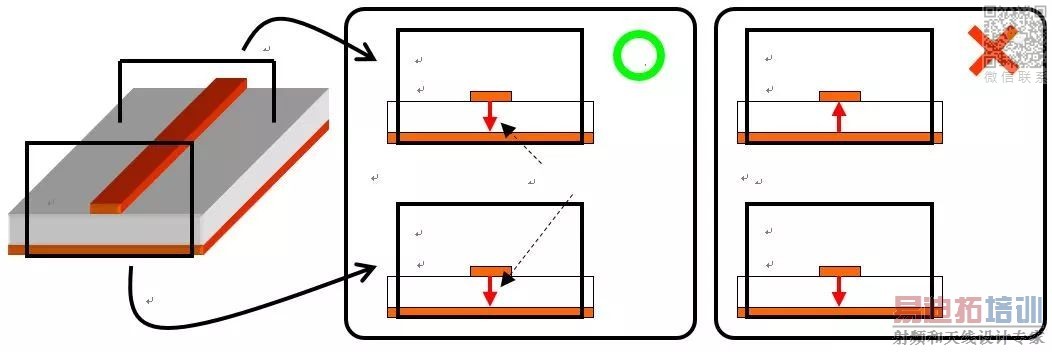

1）确保端口相位的一致性，避免多端口求解时出现的端口相位相差180 度的情况，如果关心S参数的相位，或者在多端口的天线系统中，推荐定义积分线。正确的定义如图1.1(a)所示。
图1.1(a)

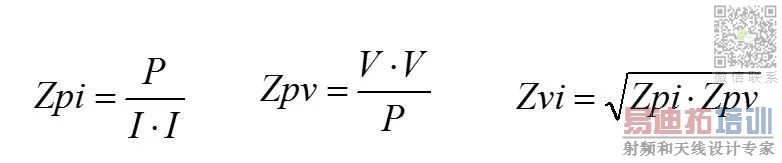

2）求解端口的Zpv和Zvi，即功率-电压阻抗和电压-电流阻抗，如图1.1（b）所示。HFSS默认求解的是Zpi，即功率-电流阻抗。对于TEM模的传输线来说，三者是相等的，对于非TEM模的传输线来说，三者不等，积分线的作用是告诉HFSS， 求解电压时，电场的积分路径。
图1.1(b)

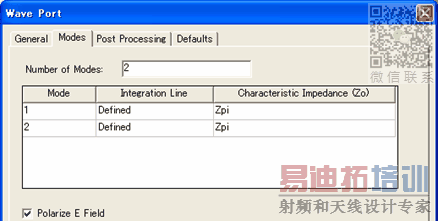

3）定义极化E场，对于圆波导或正方形波导，由于垂直极化和水平极化两个模式的截止频率相同，为了保证模式求解和我们计划的一致，可通过定义积分线，并将极化E选项选中，控制两个模式。图1.1（c）表示圆波导端口模式定义。
图1.1(c)

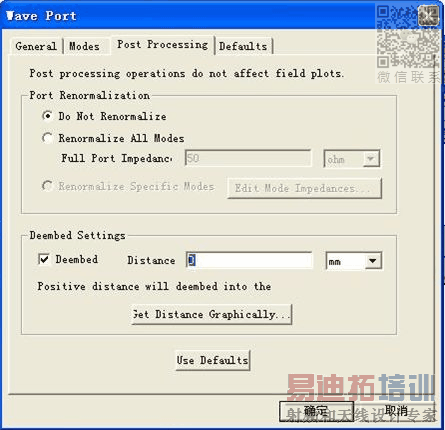

Renormalize指的是重新归一化。HFSS直接得到的是广义S参数，HFSS会根据求解得到的端口阻抗进行归一化得到S参数， 端口阻抗有可能会随频率变化，如波导问题。如果要得到给定阻抗下的S参数，可通过端口后处理选项卡中的重新归一化选项指定S参数的归一化阻抗。如图1.1（d）所示。
图1.1(d)
