A ：FEBI边界属于辐射边界的高级功能，如图1.19所示，在传统辐射边界的设置基础上勾选Model exterior as HFSS-IE domain即可生成FEBI边界。

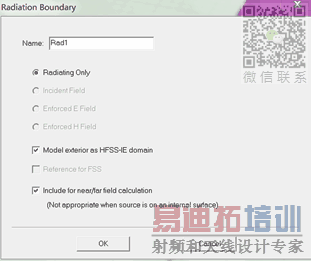

图1.19 FEBI边界设置

对于强辐射等天线问题，传统ABC辐射边界需遵循距离辐射体lambda/4大小，但ABC辐射边界随入射角增大反射会越来越强。FEBI边界通过有限元法和积分方程法的混合运算，不受入射角大小影响在边界处实现无反射。在计算辐射、散射等问题时，FEBI边界可以完全与结构体共形，也支持凹陷形边界。FEBI无需遵循Lambda/4准则，对于不同的应用边界大小设置不同。如超宽带天线，可设置为距辐射体表面lambda/10（lambda取最低频点），这样可以减少计算空间和运算量，节省时间与资源。而对于包含机载、星载、车载等电大尺寸平台，由于边界大小将影响混合算法的迭代时间和次数，且边界距离载体过近容易人为的造成过于细小的网格，因此边界大小不要设置过小，建议设置约lambda/4距离合适。

1.20 Q：对于不同器件的三维曲面，如何设置表面逼近效果，能够在保证精度的前提下，减少计算量？

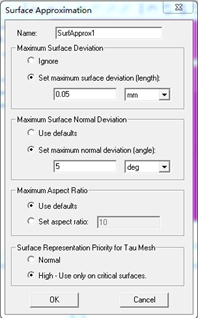

A: 对三维曲面的表面近似可通过“Surface Deviation”和“Normal Deviation ”来进行约束，其含义如图1.20（a）所示，这两个值越小就意味着采用越多的网格去逼近曲面。HFSS对圆弧面进行网格剖分时的默认圆心角为22.5度，不同器件对曲面的共形逼近精度要求不同，可以通过修改表面近似的设置来生成更加合理的初始网格，从而在确保精度的前提下提高计算效率。

图1.20（b）列举了几种典型具有三维曲面的器件的表面近似设置。对于电感性导体，如键和线、过孔等，直径远小于波长的结构，“Normal Deviation”推荐设置为45度~90度 ；对于同轴结构，推荐设置为22.5度～30度，即使用HFSS的默认设置即可；对于圆波导，推荐设置为10度～15度；谐振器和谐振腔结构对体积最为敏感，因此 “Normal Deviation”推荐设置为5度～15度。

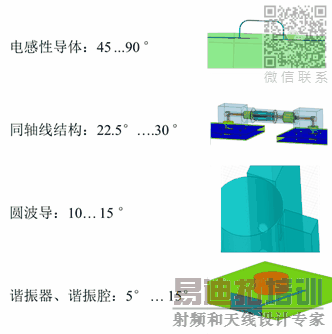

图1.20(b)

1.21 Q：对于复杂的模型，当物体之间存在复杂交叠（intersect）是，如何解决？

A: 当物体之间存在复杂交叠时，分为以下三种情况：

1.如果是同类属性的材质（如金属或介质），有部分交叠时，需要在两者材料中进行相减布尔运算，如图1.21(a)所示，否则validation check时3D model将报错 ；

图1.21(a) 红色和蓝色部分交叠的物体

图1.21(b) 红色被蓝色物体完全包围的物体

2.如果是异类属性的材质（如金属和介质），有部分交叠时，可在HFSS菜单中HFSS-> Design setting中勾选Enable material override选项，如图1.21(c)所示。此时金属物体将优先占据与其交叠的介质区域，3D model check通过。

图1.21(c) 开启材料优先设置

来源于：ANSYS官网
