1.22 Q：如何减少天线带天线罩问题的计算量又能保证精度？
A: 天线罩的电磁仿真是典型的大规模计算问题，通常需要和内部的天线（阵）做一体化仿真。其计算量的来源主要包括：天线罩上的介质薄层、天线罩所包含的电大尺寸空腔、天线（阵）。
由于大部分天线罩同天线（阵）之间存在较强的近场相互作用，采用导入天线（阵）辐射场的方式会损失计算精度。在保证精度的前提下减少计算量的途径有两个个：1）对于天线罩上厚度远小于波长（比如 < 1/10波长）的介质薄层采用“Layered Impedance Boundary”（分层阻抗边界）进行等效。
如图1.22（a）、（b）所示，该边界条件可以不失真的考虑电场和磁场透过介质薄层的变化，避免了实体建模产生的细小网格；2）对于天线罩内和天线（阵）之间包含的空腔，可通过FEBI（FEM-IE的混合算法）算法在一定程度上减少计算量，如图1.22（c）所示。
图1.22(a)
图1.22(b)
图1.22(c)
1.23 Q：在圆柱体侧面的共形贴片天线如何建模？
A: 使用HFSS的缠绕功能wrap sheet可一次性将分离的多个平面以某一待缠绕物体的表面为参考面进行缠绕操作，如图1.23(a)所示，先将待缠绕的平面与被缠绕的物体（黄色圆柱体）相交（某一边接触即可，从HFSS2015开始无需接触也可缠绕）。
1.23(a) 准备缠绕前工作
通过modeler->surface->wrap sheet功能，一次性将贴片平面缠绕至圆柱体被缠绕体上。
1.23(b) 一键缠绕
缠绕后的共形贴片天线，完成建模
1.23(c)
1.24 Q：Project变量和Design变量如何定义，使用范围有何区别？
A：Project变量通过HFSS菜单栏上Project è Project Variables è Add的方法定义，Project变量属于全局变量（Global Variables），该变量能适用于整个HFSS Project下包含的所有设计中。
1.24(a)

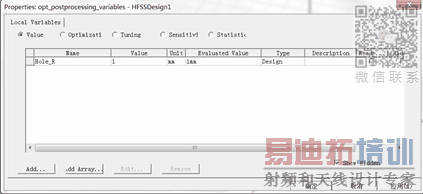

Design变量通过HFSS菜单栏HFSS è Design Propertities è Add的方法定义，Design变量属于局部变量（Local Variables），其仅在当前HFSS设计中有效，不能使用于相同HFSS Project的其他设计中。
1.24(b)
