1.31 Q：HFSS –IE和HFSS的各自适应范围和特点如何？

A：HFSS-IE是基于电磁场积分方程的算法，其基本原理是求得电流或磁流分布，利用格林函数计算空间中的场量，仅在模型表面进行面网格剖分；HFSS是有限元算法，是一种基于微分方程的算法，会对模型的三维求解区域进行体网格剖分。

根据其上述特点，HFSS-IE比较适合求解含有电大尺寸结构的问题，如电大尺寸反射面天线、目标RCS特性等。当然，对于特别大的问题，积分方程法的效率也会比较低，所以HFSS-IE集成了物理光学（PO）近似算法，用于更大规模问题的近似求解。HFSS更适合计算含有复杂媒质和细微结构的问题，如腔体滤波器、各种波导结构、馈电网络等，可以很好的处理各种媒质和结构，计算准确。

1.32 Q: 如何将几何结构连同边界条件一起复制？

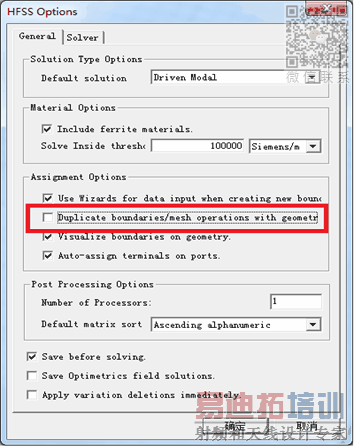

答：打开菜单Tools－〉Options－〉HFSS options，将下图中红框部分勾选，即可实现模型复制保留边界与端口设置。

图1.32

1.33 Q: 如何设置与空间相关的边界条件？

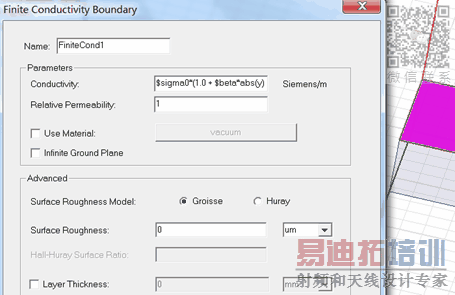

A：空间相关边界条件适用于有限电导率和各向异性阻抗边界条件，以有限电导率边界为例，选择一个Sheet，设置为有限电导率边界，在电导率参数框里输入：$sigma0*(1.0 + $beta*abs(y) ，表示电导率随着y坐标绝对值的增加而线性增加，如下图所示：

图1.33

这样就定义了依赖于空间的边界，需要注意的是：随空间坐标变化的边界条件只能应用于直角坐标系中。
