HFSS常见问题及解答 | 建模与仿真方法(十四)

该错误通常在处理导入模型的时候会出现，出现该错误是因为模型中有部分物体不甚理想，但并非十分严重，可以降低模型错误检查的等级来使得仿真可以运行，但可能会影响网格精度。

可在“Modeler→Validation Settings”中调整四个模型有效性检查的层级，分别是：

(1)None

所有模型不管任何发现的错误（ACIS_entity check errors）都能通过3D Model Validation，并且没有任何提示，通常不建议采用。

(2)Warning Only

所有模型不管任何发现的错误（ACIS_entity check errors）都能通过3D Model Validation。这些错误会在消息窗口中以warnings显示出来。

(3)Basic

可以使大部分模型通过3D Model Validation，会允许non-manifold errors和大部分ACIS_entity check errors。有些错误会标记为模型错误（basic entity check errors），从而禁止继续进行网格剖分环节。你必须在尝试求解之前修正这些错误，或者将Model Validation等级切换为Warning Only

(4)Strict

相比“Warning Only”和“Basic”，会强制执行更严格的模型错误容差。所有在3D Model Validation过程中发现的模型错误都会显示在消息窗口之中。这些错误必须在尝试求解前修正，或者降低Model Validation等级。

图1.38

1.39 Q：如何在带线结构上定义集总端口？

A: 一般建议在带线结构上采用wave port定义端口，定义方法参见1.2，上下端口面与带线的上下地板平齐即可。对于带线结构，如果存在特殊的需求，要定义Lumped port，可参考以下方式。

1) 如图所示的带线结构，将端面用pec面相连（设置高亮显示的面为Perfect E边界条件）；

图1.39(a)

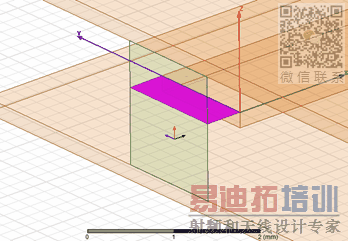

2)将带线结构截断，取与端面连接的一段作为lumped port的馈入端口面，设置高亮显示区域为Lumped port。

图1.39(b)

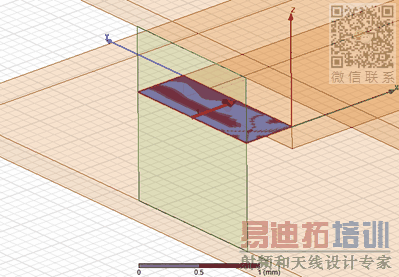

3) 按照常规方式，设置该lumped port面的参考方向

图1.39(c)
