仿真天线时S11大于0dB
录入：edatop.com 点击：
各位本站好友，大家好。有几个问题请请教一下大家，希望大家能不吝相助，小弟在此先谢过了。

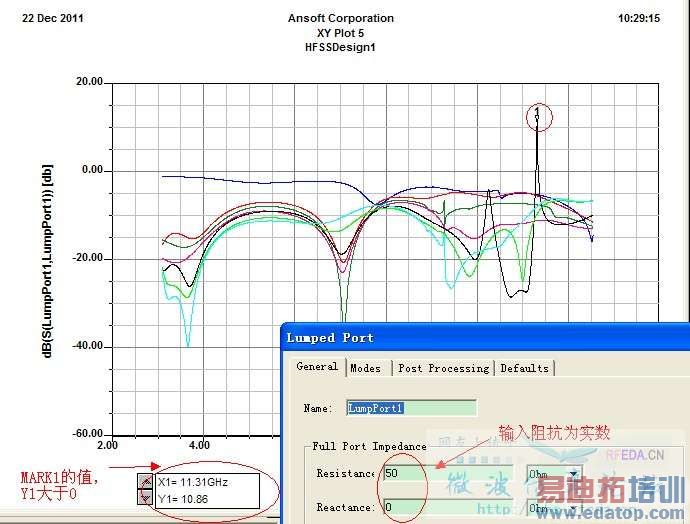

1.今天仿真一个天线时，dB(S11)出现了大于0的情况，不知道是怎么回事，HFSS里面是怎么定义S11的呀？书上好像是说1端口的反射电压与1端口的入射电压之比，要按照这样讲那dB(S11)是不可能大于0的呀？
2.dB(S11)=-20LOG(反射系数gein)是正确的吧。
/read.php?tid=5663&page=2这个帖子我也看过了，我的天线模型的激励端口没有设置复数阻抗。
模型请查看附加。
1.今天仿真一个天线时，dB(S11)出现了大于0的情况，不知道是怎么回事，HFSS里面是怎么定义S11的呀？书上好像是说1端口的反射电压与1端口的入射电压之比，要按照这样讲那dB(S11)是不可能大于0的呀？
2.dB(S11)=-20LOG(反射系数gein)是正确的吧。
/read.php?tid=5663&page=2这个帖子我也看过了，我的天线模型的激励端口没有设置复数阻抗。
模型请查看附加。
我认为是软件自身的问题，HFSS仿真频带过宽会有问题出现的，我也曾经出现过类似的问题。
嗯，是软件自身的问题。只要是无源器件，不管怎么阻抗，S11都不会大于0 的
本站里面有大牛，建议上传模型让那些大牛分析一下
谢谢xn1212先生。
模型已上传上去，请牛人帮忙看下模型。
我也遇到了 而且经常遇到 求解答 (～ o ～)zZ
有没有看模型的收敛数据？有时候如果设置的精度不够，会出现某些点计算不准确。我也碰到过这种情况，我一般会修改下精度要求，就能对上至于为什么有些点会出现S11>0的情况，我也不大理解，我感觉跟软件计算方法有关。
