微带行波天线仿真

录入:edatop.com     点击:
有没有哪位兄弟姐妹用HFSS仿真过微带行波天线,匹配负载通过什么方式来模拟比较合适?

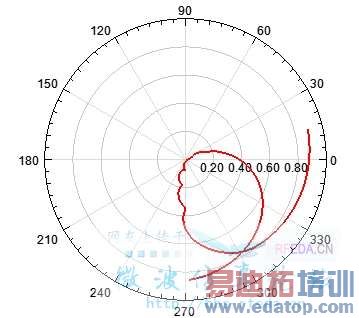

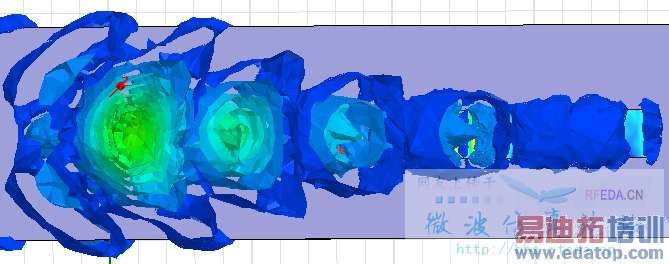

我以前仿真过微带行波天线,林昌禄的书上说微带行波天线要加匹配负载才可以。所以自己一开始也很想弄个负载加上,可在HFSS里面不会设置,最后我就想到微带线是有耗线,传输距离越长回波越小,所以我就想阵列天线多串几个阵列单元,到后面的贴片单元上能量损耗的差不多了,即使不加负载也可以达到行波效果。自己也仿真了几个,效果还可以,就是副瓣较大,通过调整单元间距可以实现主波束移动。现将模型图也送上,希望大家批评指正!
同时也很希望高手说下:如何在HFSS里面实现行波天线负载匹配。我想其中最主要的就是如何确定所需匹配的阻抗大小! 描述:微带准行波天线模型



多谢前面的帮助,我会好好学习你的模型



应该搞一个边界条件设置就行了吧



前面能否说的具体点! 好像可以用边界RLC来做!但到底加多大负载呢!还有这个负载和天线的辐射电阻有关系吗?望高手指教!



设置边界条件就可以了



RLC是一种可行的
方法,可多交流.






二楼的仿真结果匹配得很好,但感觉好象是谐振型的天线吧



下载下来 好好学学



学习,谢谢楼主了
