阻抗匹配应该怎么解决？

谢谢大家来帮忙哈
我最近在做一块2.4G无线通信的板子，要用到天线，考虑到pcb天线方便，适用。
看了版主和各位大牛们的资料和解释，学到了很多，但是最后一点问题还是不能解决，各位帮我看一下。

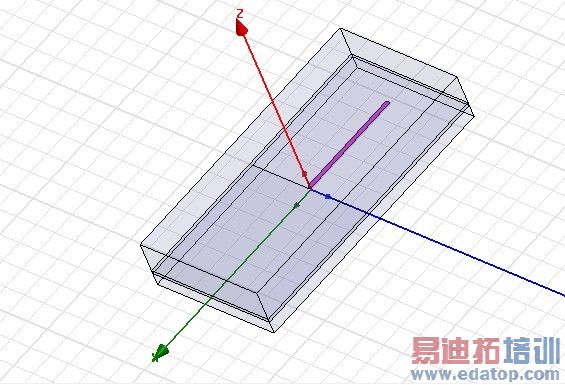

这是我的微带振子天线模型，单端天线，模型是由经验公式算出来的。

仿真后，中心频率都是差不多的，微调一下就可以了，
但是现在的问题是阻抗匹配太差，损耗太大了。

最低才只有-8.75DB，根本达不到-10一下。

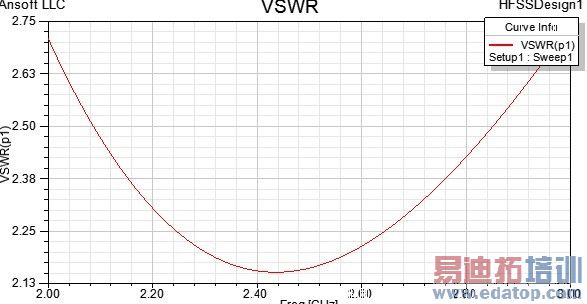

下面是VSWR图，最小的也大于2，根本就达不到天线的技术指标。

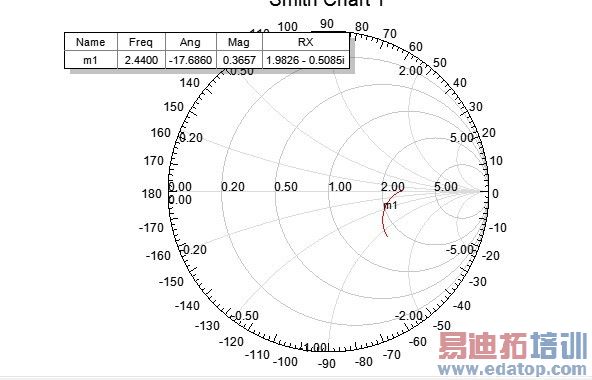

最后，是smith图，阻抗有100差不多了，差太多了。

所以我认为应该是匹配的问题吧。但我做了很多调整怎么都不行呢，包括：介质材料，板厚，线宽等等。都不能达到要求。
但是我看一些论文，他们的仿真图都还是很漂亮的，至少回拨损耗可以，频带比较窄。
但我这个我就不知道什么原因了，是不是我仿真的什么地方设置错了。求解惑感激不尽。
模型如下：



模型我用HFSS11打不开，你尝试一下把线的馈点附近做成阶梯状，或者接地做成阶梯状试试



嗯，我是V12的工程。馈点附近做成阶梯状是怎么做的，lumped port不是要内平面么。阶梯状以前没见过。



说明一下哈，我这个天线是要做成侧馈的，微带馈电。方便与电路集成。第一次做天线，希望高手给我点建议。



侧馈的话，选择馈电的位置也影响匹配的效果，影响匹配的因素很多，线宽线长，地的形状。现实中也许会加个匹配器。我说的阶梯状就是指在馈点的位置，天线的端点处的线本来是正方形的，然后把它做成阶梯状就像楼梯一样(馈点位置)



像这样。



谢谢，我改了，但是效果不明显。我再试试看。



谢谢啊，我按照你的图例试试看。



要不就是电阻分量太大，要不就是电抗分量太大。
我的解决办法就是，现在只能把天线的输入阻抗调到纯电阻分量，大约100ohm。
然后调整射频电路与天线的连接端口阻抗为100ohm，来与天线匹配是不是就可以了？请高手指点。



做成T字或L字形就好了，天线体离地近一些，阻抗没那么大。
