Floquet端口加主从边界求解反射阵单元移相曲线
录入：edatop.com 点击：

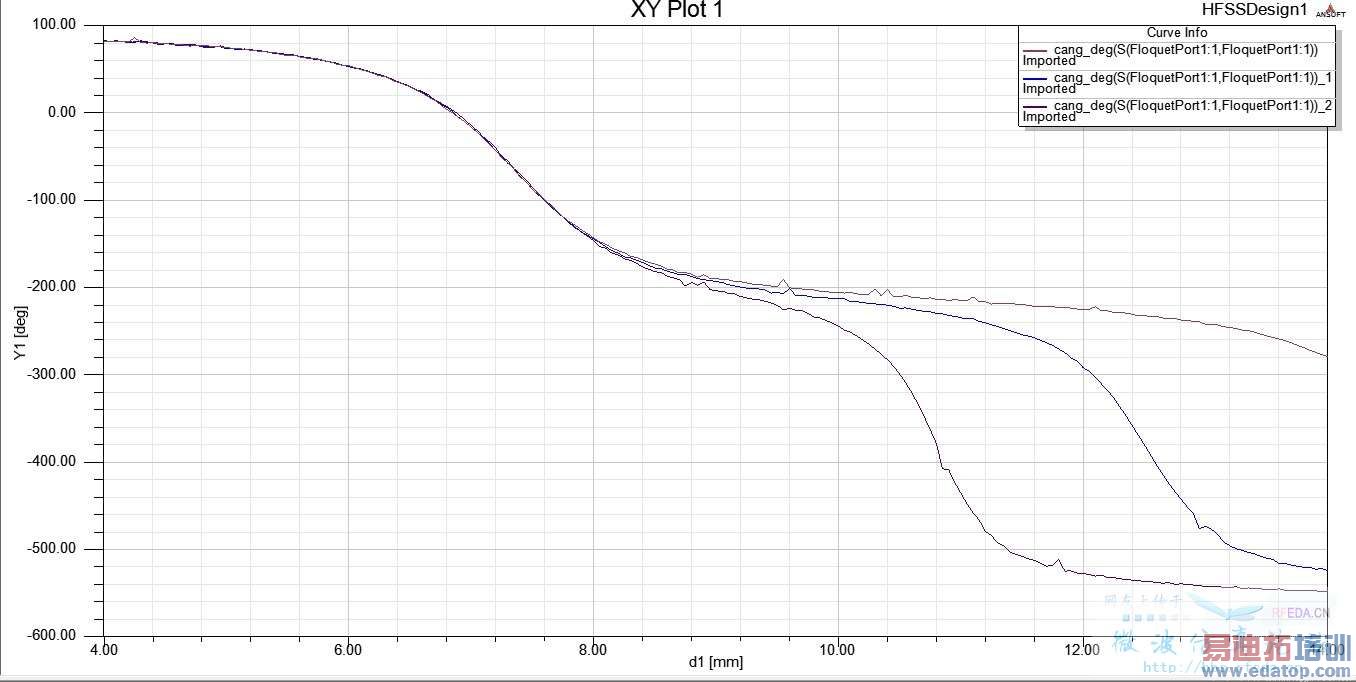

仿真求得移相曲线总是不平滑，如图总是出现毛刺，看论文里面的移相曲线都是平滑，没有毛刺，不知道是求解设置的问题还是别的问题？请做过反射阵的帮忙看看，谢谢了。
描述:HFSS的模型
描述:HFSS的模型
自己顶起来
不用看了，这个问题我也有，原因应该是HFSS仿真的时候某些点计算量较大或者系统不稳定导致出现毛刺。人家文章中间是平滑的原因………………
你懂的！
给你个建议，你想出现好的曲线，多仿真几次。
谢谢你的回复，你是说曲线是处理过的？但是这个曲线要用来做选择阵列单元的依据，处理数据不是就不准确了吗？你说多仿真几次，我仿了两三次结果都是一样。麻烦你说说怎么通过多仿真出好的曲线？
可以考虑用CST试试
出现毛刺主要是数值误差引起的。一般跟你选择的扫频方式有关系。可以尝试插值方法进行扫描 。
