防辐射衣服仿真的问题

目前在做一个防辐射衣服的仿真
我是根据一篇《内置PCB板的屏蔽机箱的频效计算》的步骤来做的

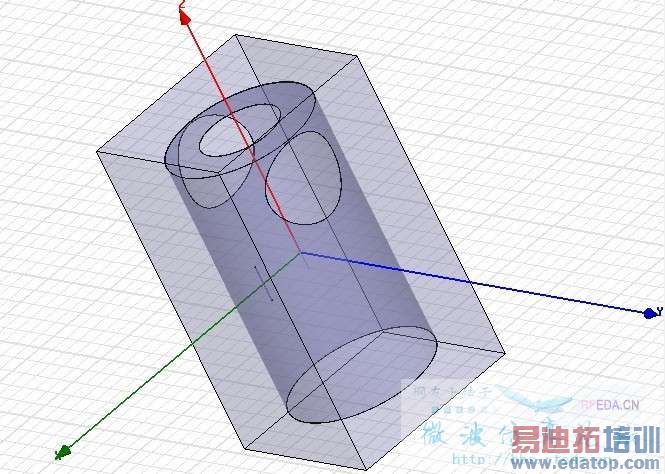

目前模型如下

设置的激励源为入射波900Mhz
sweep 谁知1G—3GHz 分了37份

检验模型没问题 然后解析了

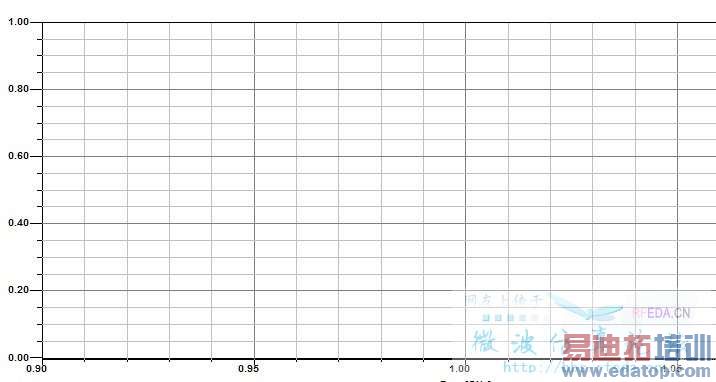

但是在result中坐标系上 没有显示曲线



请大神们帮忙看看是什么问题啊



模版在这里



看不懂呀。



是哪边看不懂啊？ 我可以详细的说明



我去年怀孕的时候买了很多件防辐射服，作为用户，刚好我想问一个问题，万一电磁波进去内部了，是不是很难再出来？这个也是很多孕妇关心的问题，很受争议，你可以仿真一下试试看。
还有给你几个建议
1：衣服侧边上一般都有拉链，拉链上面覆盖一次金属网布料，所以不是密封的，我建议你应该把这个口子仿真出来（两层布料重叠，但是不完全密封，拉链那里就像蛋卷那样明白吧）
2：这衣服形状有点简陋，你还能画的更接近些吗？你可以改进一下形状，因为孕妇只关心肚子那块的辐射强度，如果你能做到那里辐射小，说不定可以申请专利呢。
3：衣服里面是细细金属丝做成的网面，你这个pec可以等效吗？
只仿真1G到3G频率是不是范围小了点？
期待你的更新作品，关注你



关于激励，我想问你，你是怎么做的，我看你画的是偶极子吗？那不是每换一个频率偶极子长度要调正吗？



相关问题，我也很想了解一下！



学习一下啊呵呵谢谢



我现在是在做这个方面的仿真 但是我现在是屏蔽效能曲线出不来 所以什么结果都没有



嗯 我这边老师给我的资料是测试30M---6GHz的
30M—1G的是用三个偶极子模拟一个球状的探头
而1G—6G的是一根10cm的偶极子天线
