微带线的损耗计算求助
录入：edatop.com 点击：
我做了一条微带线，不知道怎么算他的理论损耗。 W=0.59mmL=476mm介电常数10.2基片厚度0.635mm工作频率2.2到2.5G 阻抗50 。 求大神帮助啊
你连介质的损耗角正切都不给，怎么计算损耗呢？
介质的损耗角正切是不是ADS中微带线的损耗角正切TanD ，如果是的话 就是0，如果不是，那我也不知道是什么了。微带线的长宽，是用ADS算的
介质材料用的是6010，介电常数10.2
Rogers 6010的TanD=0.0023，
TanD=0的材料目前还造不出来吧。

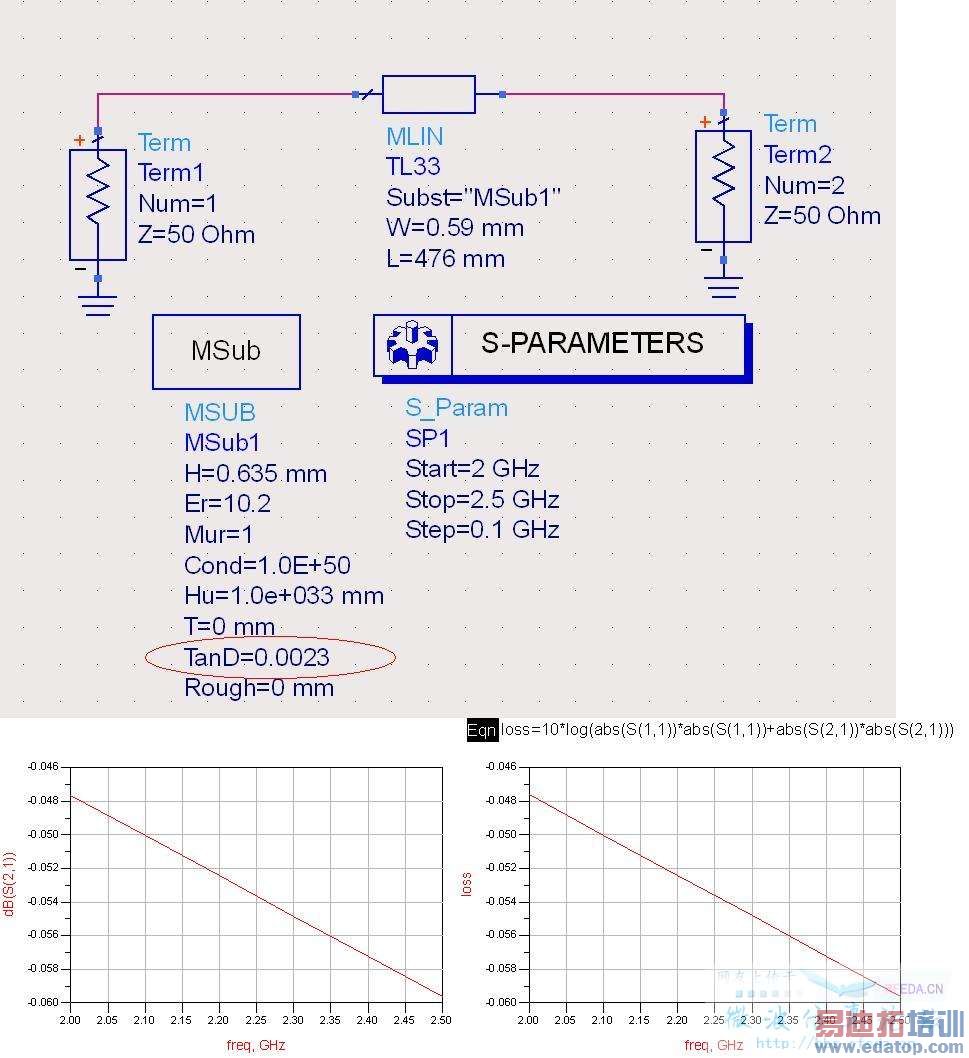

帮你算了一个，由于正好是50ohm，所以可以用S21来代表损耗，大约0.05dB左右
哦。谢谢了，那麻烦你帮我算下损耗吧
兄弟谢谢你了哈
