HFSS建模后材料属性问题
录入：edatop.com 点击：
在HFSS中，背景材料是理想导体。想问，如果我建了一个大长方体，材料是某种介质；再在里面挖去一个小长方体，之后的空腔材料是什么？ 是空气还是理想导体？ 这个问题以前也纠结过。
QQ:415242162
QQ:415242162
你挖去，也就是说用布尔操作中得减的话，后面的空腔材料就是pec了
小长方体如何建模的？若是同样的某种材料，那么空腔就是真空。
挖掉就甚麼都沒有 真空+1
怎么问了一些人说是 PEC，背景材料、
不可能是背景材料 就是空气

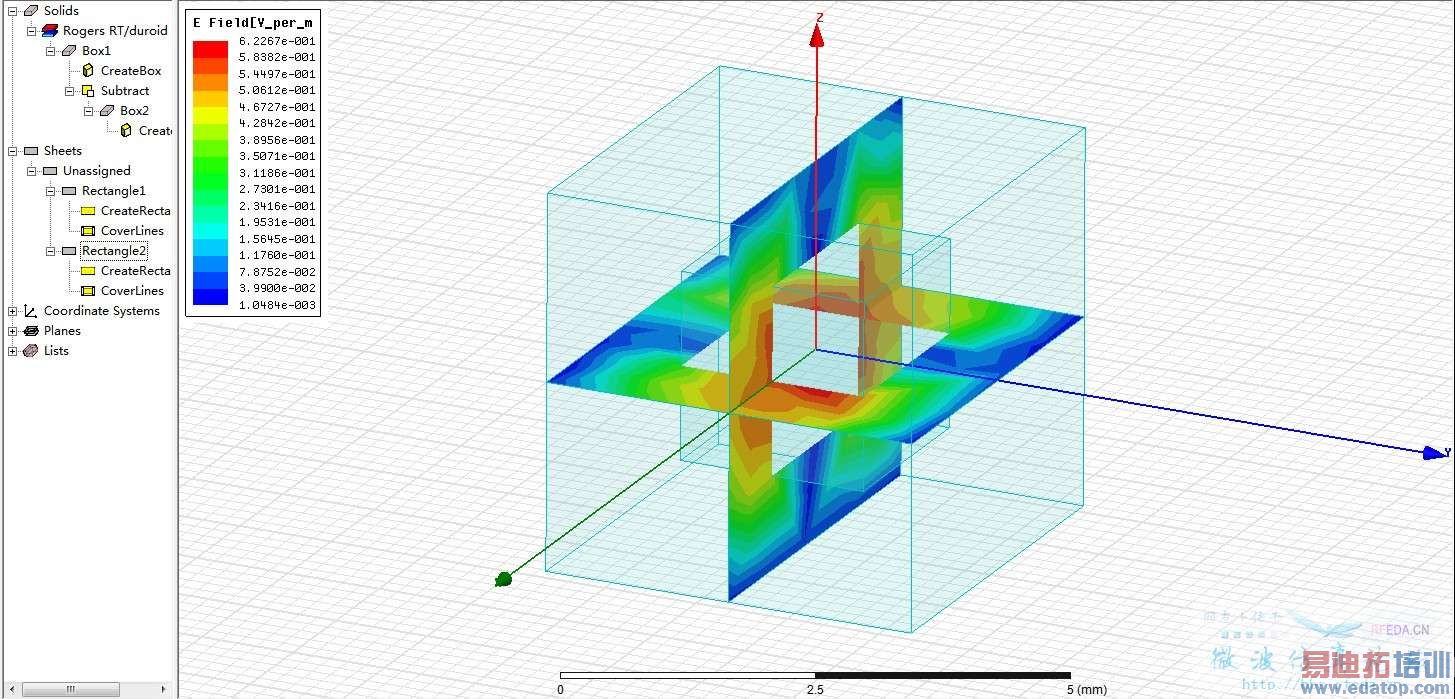

我不知道你具体是什么意思，我的理解是：建立一个2*2*2mm的立方体，然后从中间挖去一个1*1*1mm的立方体，也就是采用采用布尔操作中的subtract命令。则被挖去的那部分则是PEC，下面在HFSS中得结果，立方体的材料是5880
刚刚没有传成功图片
我经过仿真验证了，是背景材料的哦。哈哈
背景材料
