WavePort端口阻抗问题
录入：edatop.com 点击：

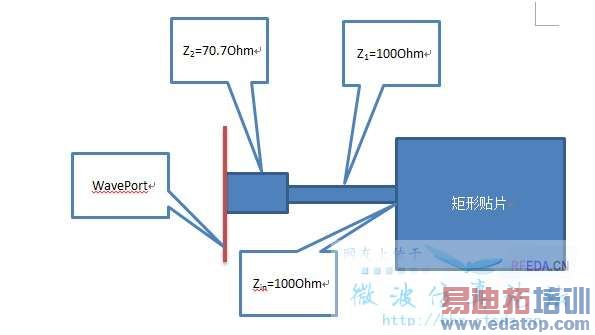

WavePort不归一化的情况下，其端口阻抗PortZ0表示什么含义？相关资料一般解释说是端口外虚拟半无限长传输线的特征阻抗，但是也有说是波端口总是完全匹配，我就有些不能理解了，要是那样不就是PortZ0=Zin，VSWR==1了吗？我的理解是端口阻抗PortZ0与WavePort相接触的实际传输线的特征阻抗相等，因为它们具有相同的截面属性，不知道我理解的理解是否对？假设有如下情况，与WavePort直接接触的是四分之一波长阻抗变换器，PortZ0=50Ohm？PortZ0=70.7Ohm？还望各位给予指导，谢谢
我感觉以我的理解也正好可以解释PortZ0就是WavePort方法计算单根微带线的特征阻抗，不知道我的理解对否？
我理解和楼主一样，是70.71·
