HFSS仿真腔体的网格问题
录入:edatop.com 点击:

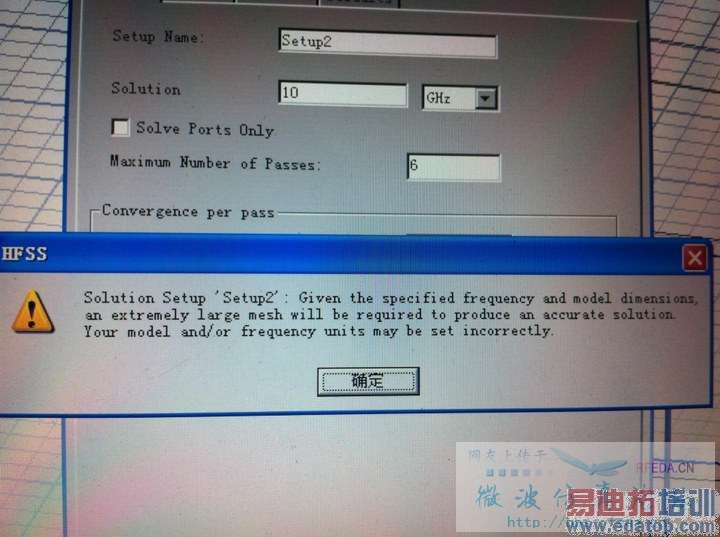

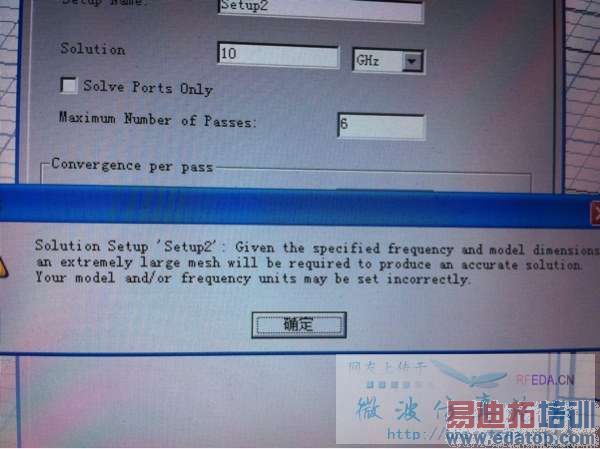

我用HFSS10仿真了边长300毫米的立方体腔体,想计算腔体内的电磁场分布,解算频率按照需要设置为10GHz,但是出现了无法计算的问题,说网格需求量出现极大值,无法解算,我把问题截屏了,论文毕业时间紧迫,求那位大师帮忙解决!事后必有重谢!电话13488104794!
图片:large_U0qd_25d40000089f125c[1].jpg[删除]
图片:large_Ia6q_035600000ef9118d[1].jpg[删除]我用HFSS10仿真了边长300毫米的立方体腔体,想计算腔体内的电磁场分布,解算频率按照需要设置为10GHz,但是出现了无法计算的问题,说网格需求量出现极大值,无法解算,我把问题截屏了,论文毕业时间紧迫,求那位大师帮忙解决!事后必有重谢!电话13488104794!
图片:original_CWCd_751f00003030118d[1].jpg[删除]g9 =O
图片:large_U0qd_25d40000089f125c[1].jpg[删除]
图片:large_Ia6q_035600000ef9118d[1].jpg[删除]我用HFSS10仿真了边长300毫米的立方体腔体,想计算腔体内的电磁场分布,解算频率按照需要设置为10GHz,但是出现了无法计算的问题,说网格需求量出现极大值,无法解算,我把问题截屏了,论文毕业时间紧迫,求那位大师帮忙解决!事后必有重谢!电话13488104794!
图片:original_CWCd_751f00003030118d[1].jpg[删除]g9 =O
10GHz下300mm默认网格规模很大吧,如果精度不需要精确的话,可以修改网格划分设置
大师,留下联系方式可以吗?我太急了,一定万分感谢!
HFSS不是把问题说的很清楚了吗?你给定的频率和腔体尺寸要求的网格数目太大,所以无法解算。HFSS是有默认的网格尺寸上下限的,这样提示就是说即使按照HFSS自行判断的最大网格尺寸来进行划分,网格数仍然太大了,所以手动调整更大的网格尺寸可能带来的问题就是解算结果不准确或根本不对。
这才9月份,离毕业还早呢,干嘛说毕业设计这么着急啊,我觉得你可以好好研究HFSS半个月,自然就能搞定这个问题,求人不如求己嘛
