HFSS如何看交叉极化

录入:edatop.com     点击:
各位达人,本人用HFSS做了一个方形贴片双侧馈电的微带天线。请问在HFSS后处理里如何看其交叉极化呢?请达人们指导一下具体步骤!

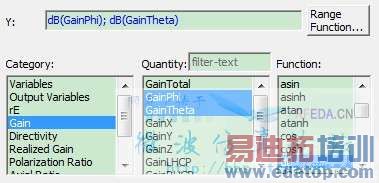

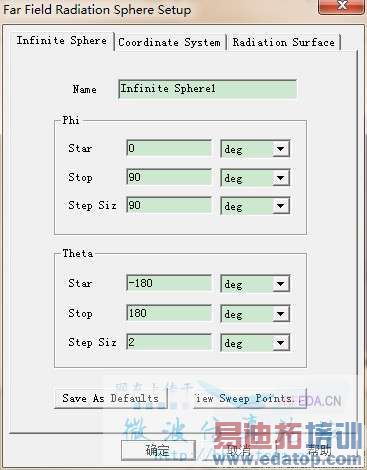

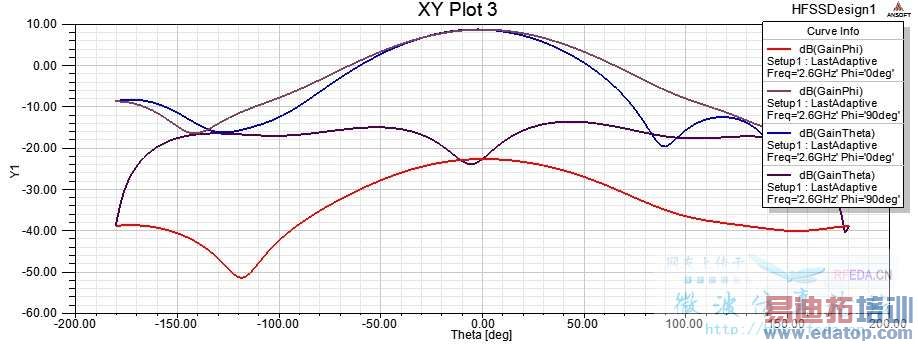

gaintheta(phi=0deg)/gainphi(phi=0deg)和
gaintheta(phi=90deg)/gainphi(phi=90deg)









    这里有个问题想请教下您,您写的gaintheta(phi=0deg),gainphi(phi=0deg) / gaintheta(phi=90deg),gainphi(phi=90deg).这里phi=0 和90deg我能理解,指的是E面和H面,可是这个gaintheta和gainphi 指的是什么呢?很显然它们哪个大哪个就是主极化,那个小哪个是交叉极化,我的问题是,那个大的是主极化到底是什么极化呢?是水平极化还是垂直极化呢?
