HFSS中多个差分对的端口设置问题

小弟最近在仿真多个差分对的连接器，关于端口问题很困惑。
在相关书籍中差分对用的都是波端口，尺寸相对较大，但是现在的模型差分对之间的距离非常小，每一个差分对都用一个波端口的话明显不能保证足够的尺寸，而一个波端口对应多个差分对的话结果那里会有提示信息说会对结果有影响。请版主跟各位大拿给解惑一下。多谢！



应该采用1个端口对应多个查分对的方法，你说的有提示信息是指什么，我没有遇到过哦



多谢回复！大致就是一个波端口对应多个Terminal 可能会对结果有影响的意思。不过那个提示信息是绿色的。
PS:在模型中有屏蔽地存在的话是不是需要在端口面上割出来一小块让屏蔽和外边相连通呢？有人告诉我这么做，但是不太明白这么做的原理。菜鸟一只，问题很多，忘大家不吝赐教。



你把模型发上来吧，这样说有点抽象哦



把模型放上来看看，否则大家只能凭想象

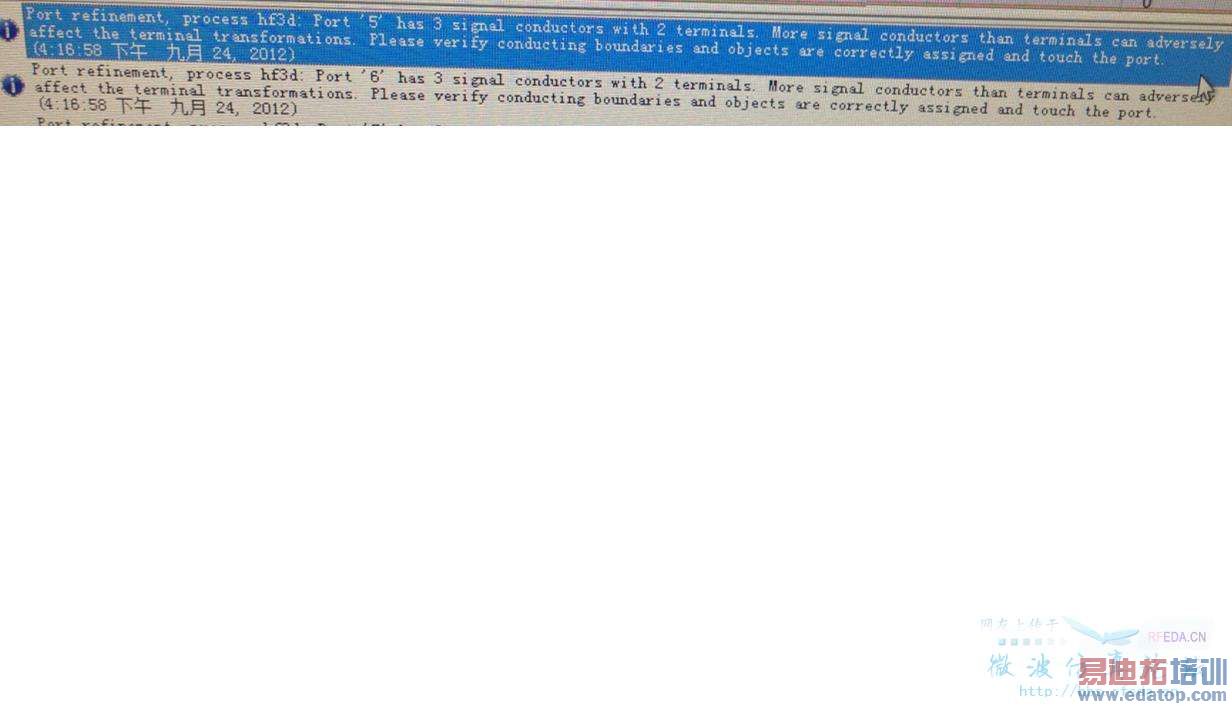

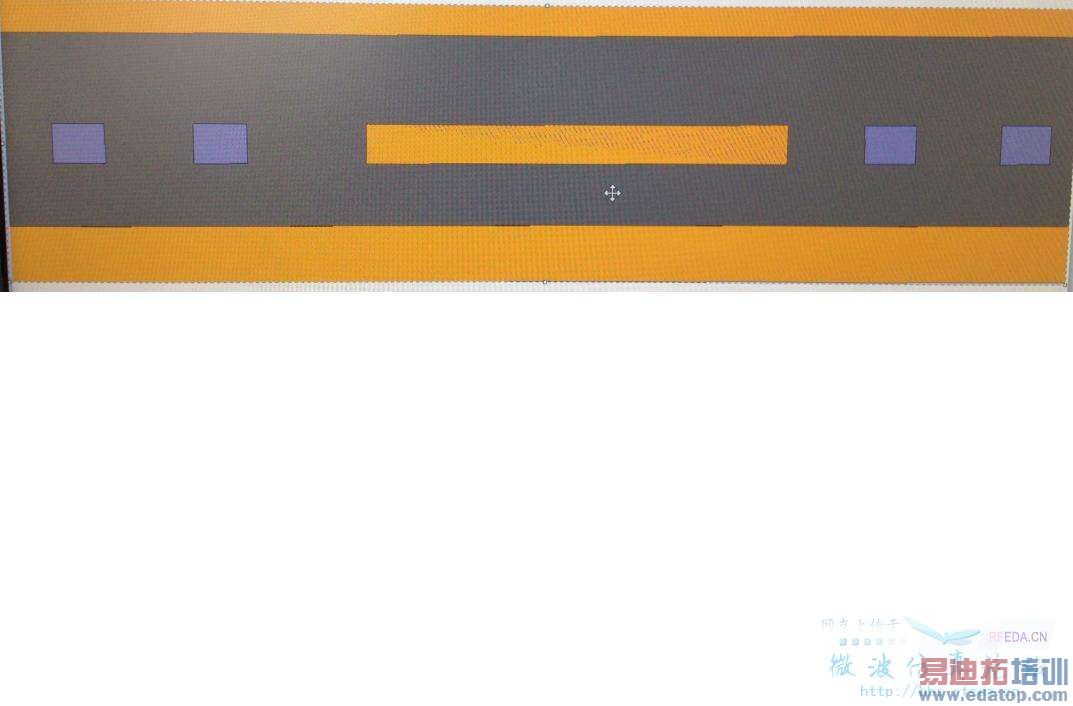

图中黄色部分为接地，蓝色为差分对，直接建一个大的波端口的话就是出现图一中的提示，不知道是不是会有影响，还有这样建端口的话接地是不是会起作用呢？试过几种模型，但还是得不出结论。之前有人告诉我说波端口上要把接地留出来一个豁口，不明白这样的原理是什么。求解惑



这个问题是这样的，根据HFSS帮助文档，使用DrivenTerminal除了需要把作为GND的金属体勾选成Reference之外，更重要的是需要保证在端口面上，这些金属体是短路的。而由于一般情况下，这些做为GND的金属在端口面上没有短路，所以你需要利用Waveport的边都是PEC这个特点，画出合适的端口面，使得这些金属体短路。

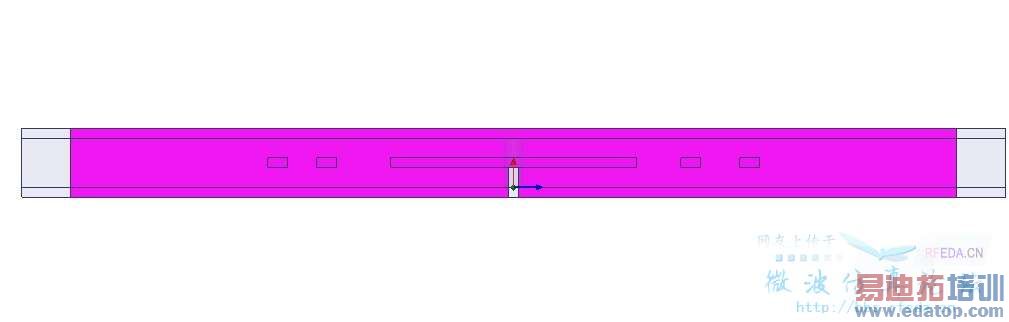

明白上述要点之后，你就会知道如下图所示的端口是错误的

正确的端口应该这样画（如下图），通过一个缺口，使得所有的参考导体都短路在一起，这样就不会报你遇到的signal导体比terminal多的警告了。


不过经过我测试，对于你这个例子2种画法结果出来差别不是很大，但是一定不能忽视这个端口画法的问题，比如如下例子，如果你采用第一种错误画法的话，结果会完全错误，你可以自己尝试下。



多谢前面的解答，我这就去改模型跑去。一跑一整天弄的我都快崩溃了。多谢！



首先感谢huododo大哥赐教，小弟现在还是有个疑问，如图

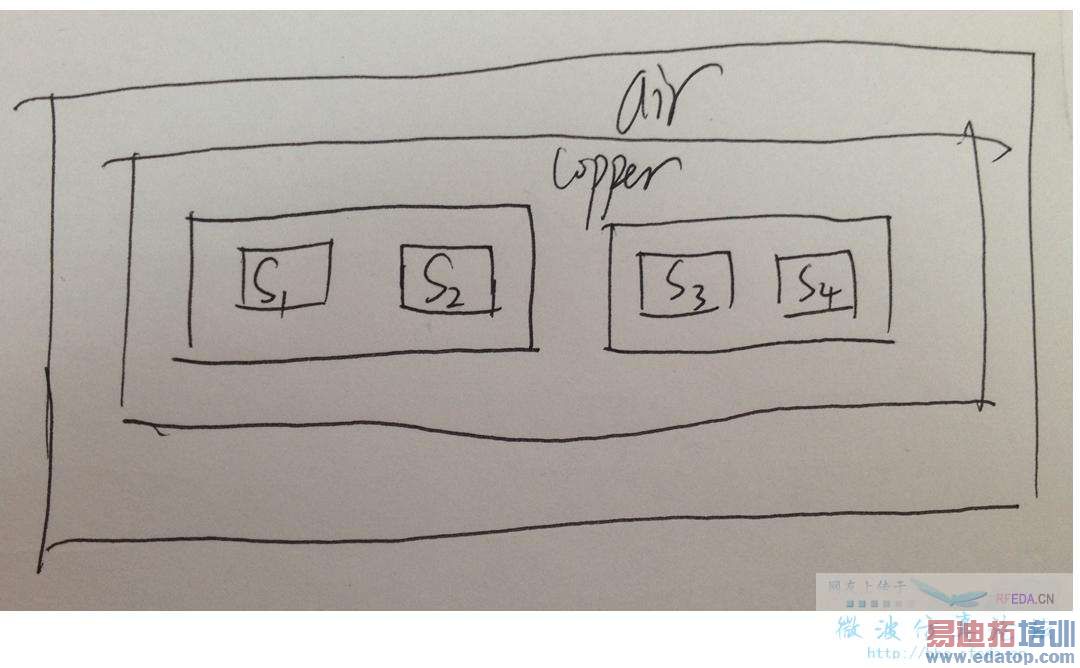

图中S1234为信号线，外面的为绝缘体，再外边是屏蔽层（写有COPPER的那一层），最外边是空气，在该模型中，如果在波端口中将屏蔽与外面连在一起，还是会提示我之前提到的信息，不连的时候是7个，连上变成6个 但是依然存在。这个试了好几个方式还是百撕不得其姐。



首先感谢huadodo大哥的解答，现在有个问题很困惑，如下图

S1234为信号，外边一层包裹绝缘体，在外边是屏蔽（写有COPPER），最外边是空气，该情况下波端口中将屏蔽与外界连接，但是还是会弹出之前提到的消息（6个conductor,4个teminal）,不连的话是（7个conductor,4个teminal）。多加一个连接的话又会变成（7个conductor,4个teminal）。这个到底是什么原因呢？
