hfss中计算屏蔽效能问题？
录入：edatop.com 点击：
在hfss中计算屏蔽效能，由于屏蔽很薄，采用finite conductivity 模拟，施加外部平面波激励，为什么屏蔽体内场强反而增大？
平面波施加错误吗？怎么施加平面波啊？
平面波施加错误吗？怎么施加平面波啊？

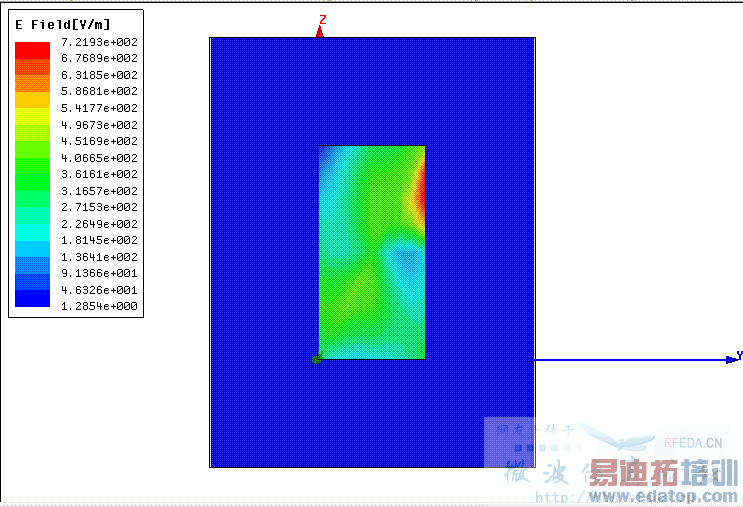

这是我按你的模型作出的结果，平面波是沿Y轴传播，结果应该是对的吧。楼主说的“屏蔽体内场强反而增大”是什么意思？
不过这只是直观的看场分布，要计算屏蔽效能还需要在后处理中完成。
这是我解得complexmagE，mage
您没有修改平面波设置吗？
这是解得结果！请帮忙看看
我昨天跑这个你的程序，结果和flyrock一样，什么都没改
计算屏效用电场模值，应该选用complexmagE，magE的幅值是随时间变化的。
我没修改平面波设置，模型里平面波的0相位点设在了求解区域外，感觉会报错的，不过仿真顺利通过，似乎对结果没有影响。
