UHF频段RFID天线设计问题
录入：edatop.com 点击：

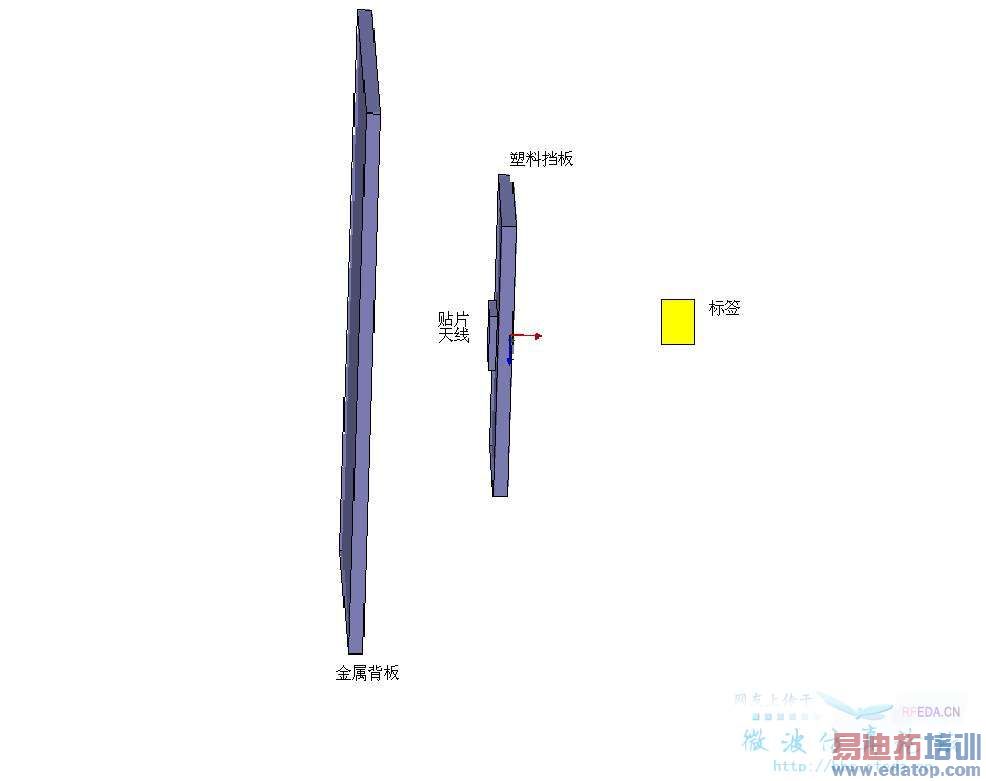

我想设计一个UHF频段的RFID贴片天线，应用环境是这样的
1、贴片天线正面放贴住一块塑料挡板，挡板外面就是RFID标签
2、贴片天线背后大约100mm处有一块大的金属背板
3、天线的尺寸限制在100X100mm之内，用的材料是FR4单面覆铜板
4、希望能达到一个均匀的，增益大的感应场
有几个问题想请教一下大家
1、大家觉得什么样的天线结构形状有利于高增益，我这里想做的是个贴片天线，什么样的贴片形状比较适合高增益呢
2、塑料背板对天线谐振频率有什么影响
3、金属背板对天线谐振频率有什么影响
1、贴片天线正面放贴住一块塑料挡板，挡板外面就是RFID标签
2、贴片天线背后大约100mm处有一块大的金属背板
3、天线的尺寸限制在100X100mm之内，用的材料是FR4单面覆铜板
4、希望能达到一个均匀的，增益大的感应场
有几个问题想请教一下大家
1、大家觉得什么样的天线结构形状有利于高增益，我这里想做的是个贴片天线，什么样的贴片形状比较适合高增益呢
2、塑料背板对天线谐振频率有什么影响
3、金属背板对天线谐振频率有什么影响
好惭愧，楼主的问题我一个都回答不上来。
不过rfid的天线形状不多，一般倒F，折合振子之类的。如果可以用上天线阵的话，增益可能会高一些。
金属板可能会起到反射器的作用，类比八木天线。
塑料板，这个真的不知道了。
塑料板一般会是天仙的谐振频率降低。
这样的天线太小了吧!FR4不行啊!
