请教hfss导出dxf文件的问题
录入：edatop.com 点击：

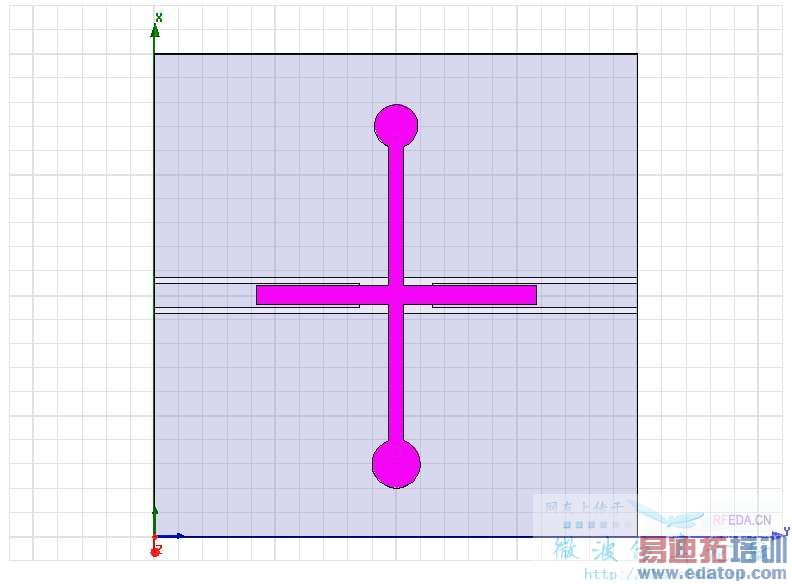

小弟我设计了一个pcb板，两面都有铜的结构，做实物的时候老师要求上下两面分别生成两个GERBER文件。 我就把上下的铜结构分别画出来去做DXF文件，可是下部的可以生成，上部的却生成不了，想请教大家怎么办？

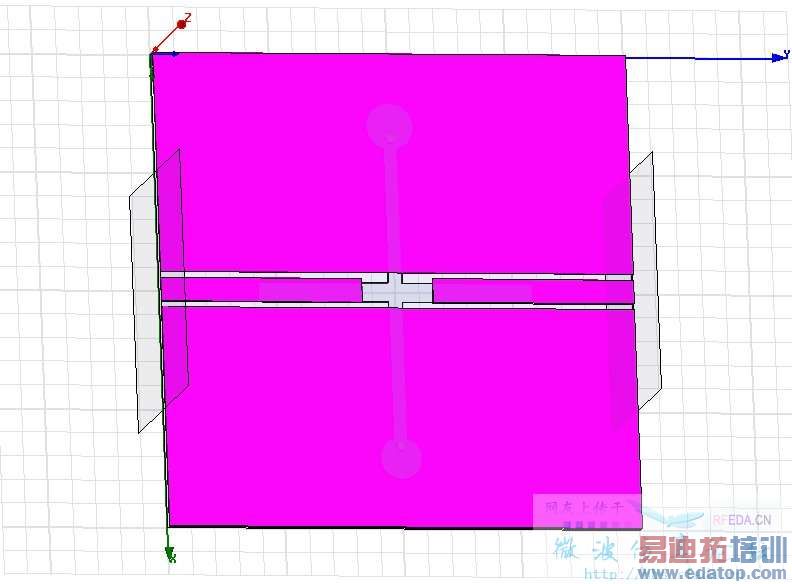

上下结构我传上来
上下结构我传上来
dxf是层结构的文件，也就是2D的，hfss的帮助里面对此都有说明
你能导出一面是因为你的那个面是坐标平面，如果你要导出另一层，只需要新建一个坐标平面，然后选择那个坐标下，然后再导出就可以了。
哦 我上面那个面不是在XY平面上的 是在SUBSTRATE上面的 所以导不出来 而我下面那个是从XY面开始画的。
您的意思是 我不要SUBSTRATE直接在XY面上画我上部结构 就可以了是么斑竹？
应该已经收到pm了吧，这里就不重复了。
好的 谢谢斑竹
有个笨点的办法或许能解决，就是将上部分删掉然后再导出下部分。最后在CAD里面叠加。
直接设置，厚度为0，可以全部导出
可是有些复杂的微带线怎么压缩到Z=0面上呢？请教。
