波纹喇叭增益问题
录入：edatop.com 点击：

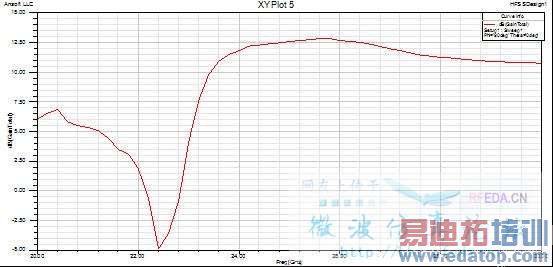

想问下大家，为什么喇叭张角变小以后，在整个频带内出现某段增益为负的现象，增大张角变为正了，还请大侠们帮帮分析一下
S11结果怎么样？
如果楼主没有看 realized gain，那在仿真中应该就不用考虑S11
可以考虑看看3D方向图，看看主瓣是否分裂，看看最大辐射方向是否还是本来的方向（你图里貌似是phi0 theta0？）。
回上楼，最大辐射方向改变了，是什么情况？ 我在仿真天线时发现最大辐射方向不是正的，发生偏离。高手指点下。
没有看过，
对提高增益大师有什么建议吗，我刚没改张角，改变圆波导的长度，增益为正了，但是数值不满足要求
对提高增益大师有什么建议吗，我刚没改张角，改变圆波导的长度，增益为正了，但是数值不满足要求
恩，没看实际增益，是phi0 theta0，行，我先试试看看，
发生偏移的原因很多，具体情况具体讨论
友情提醒，圆波导的馈电注意极化方向
如果馈电端口为圆形，建议至少设置两个正交模馈电，否则可能会有极化偏转的问题。
