指数渐变线微带balun的问题

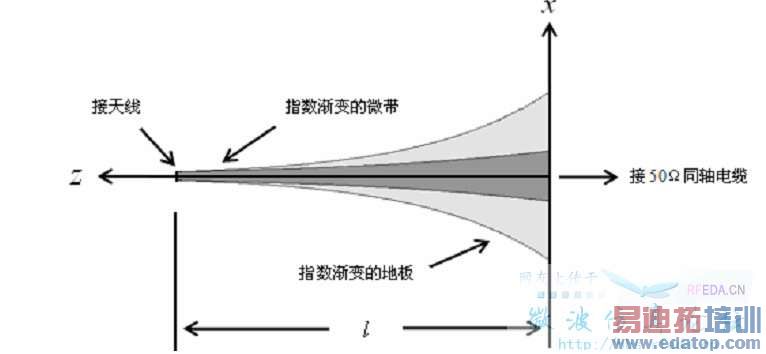

我设计了一个超宽带四臂正弦天线，仿真结果表明天线输入阻抗约为250欧姆，但使用50欧姆同轴馈电时就存在平衡到不平衡馈电的转换及阻抗变换问题，于是要使用巴伦。在某文献上看到一指数渐变微带巴伦如附件中的图片所示:

沿线阻抗值为Z(z)=Z0*exp(delta*z)。在z=0处阻抗值Z=50欧姆，平衡端z=l处，Z＝250欧姆，于是可以确定式子中delta的值。

但我不清楚在HFSS中利用参量方程式建模时，该指数线的表达式该如何确定。是y=exp(delta*x)吗？

不知道有没有高人做过的，还望指点一二，谢谢！



用matlab导入啊！（方法有很多，AutoCAD应该也可以）。
好像之前有人发表过Matlab的，我没用过就是了！



qoomd误解我的意思了，我不是没法建模，指数渐变线是可以华出来的。我只是不知道指数渐变线的方程如何确定啊！



哦！
是这样的啊，这个方程应该不难吧，用两点式就可以求出来啊！
高中的数学哦！



晕，哈哈，我是可以求出来。但这个只是沿线阻抗Z（z）的变化方程。我是说建模时balun指数线的方程怎么确定？
不管怎么样，谢谢你！



晕！
还是没弄明白你要问什么！
要说建模用到的指数方程这个应该不难吧，单调函数，两点就可以确定的，不行用Matlab算。
要说这种微带传输线方程，估计没人发布吧！
UWB阻抗匹配上才有可能用到这种微带线。
UWB才刚刚起步！



用HFSS仿微带渐变时我觉得阻抗仿不准。特别是变换到上面的250欧姆。我以前也仿过类似的微带。你改变端口的port2（250欧姆端）大小，阻抗变化几乎没什么规律可寻。按照一般微带线端口大小的设置要求，足够大后，当改变port2大小，阻抗还在变。
另外变换到250欧姆，微带要很细才是，建议楼主检查下你的阻抗变化结果是否准确。



那有试过用ADS仿真没
我最近搞天线也是要用到渐变线



请教：刚好我要设计这样的巴伦
请问楼主的问题是怎样解决的啊
多谢了哦



我也想在平面螺旋天线上加指数渐变的巴伦，想问下楼主是怎么弄的 呢 。请教下您
