hfss中u型巴伦

录入:edatop.com     点击:
最近在做一个天线的仿真,要求是用到U型巴伦,现在就是天线已经做好了,然后lumpedport 仿真也做的很好,但是现在需要把U型巴伦加上,然后用wave port馈电,我画了一个,结果很差,应该是画错了,不知道各位大牛有什么办法…再有就是如何在阵列天线仿真的时候加上功分器?



木有人么?大牛快快出现,解救万民啊。



耐心等待。

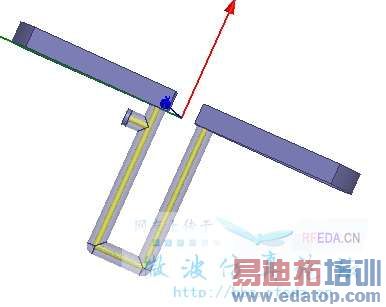

天线的主要辐射集中在下面的黄色的巴伦上,而天线上几乎没有什么辐射。我觉得我可能是模型有问题,但是又不知道怎么改…



巴伦是这样接的吗。不懂等答案



我是照着原理图画的一个巴伦,但是看目前的电流分布,应该不是这么的接法…你们有什么想法也不妨说出来嘛,画画说不定就出来了…



应该是画错了



求大牛给正确画法…
