怎么把HFSS模型导成Gerber格式

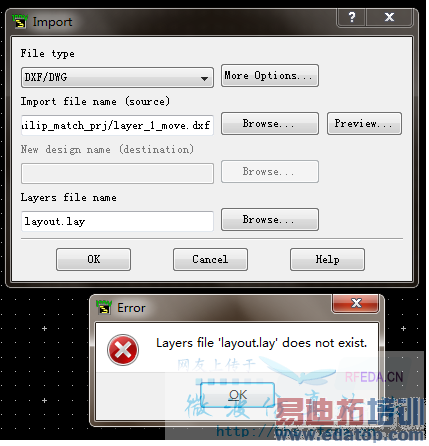

如题。我看到有个ｐｄｆ中说可以先把模型导成dxf格式，再用ads打开导成ｇｅｒｂｅｒ格式。但是用ａｄｓ进行ｉｍｐｏｒｔ的时候总是出错，显示如下错误：


请问是什么问题？
另外，是不是hfss模型中的贴片天线模型导成dxf格式时只能导单层，不能几层一起导出来？各层是不是要放在ｚ＝０的平面上？



go back to check your DXF version.
hfss only support several DXF version
weird it is, why don't you use protel as your 1st choice of PCB designing



ADS导成gerber，想必楼主是要用雕刻机刻板吧，我用过HFSS模型导成gds，再在ADS里将gds文件导成gerber



我是用hfss设计天线的，现在设计好了要拿到工厂里去加工



非常感谢问题已解决！



现在还有一个问题，就是虽然导成gerber文件，但是没有top层的贴片上没有keepout边界，用protel或altium designer的pcb都不能导入进来，因此无法画keepout边界。不知道这个问题怎么解决？



你怎么解决的为什么不说一下呢？
