HFSS中变量设置以及出图问题 求指导
录入：edatop.com 点击：

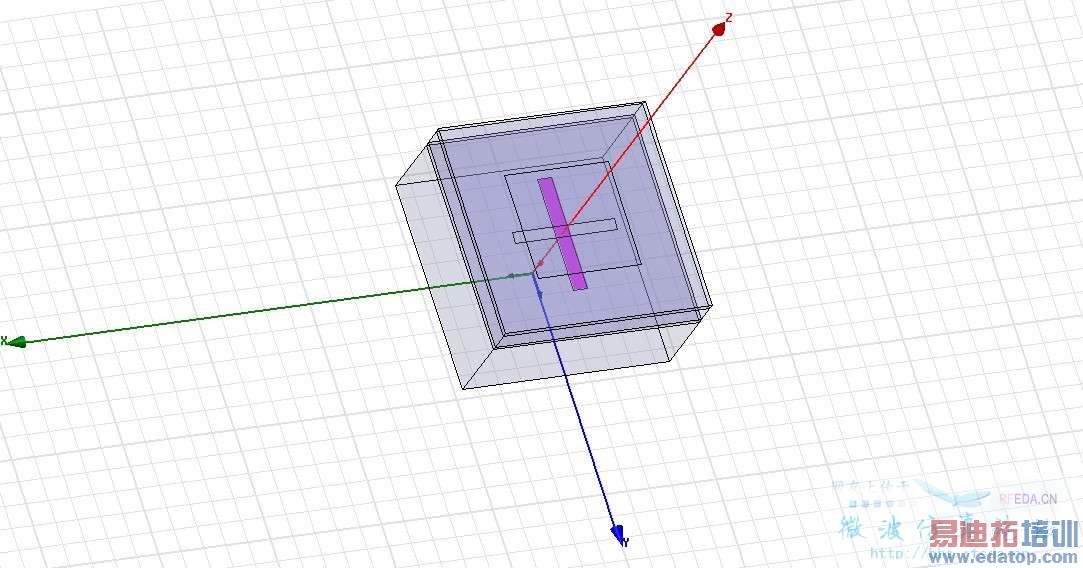

一个平面反射阵的单元四层结构1，2层间为矩形贴片 2,3层间为开耦合缝隙的接地板 3,4层间为一长度可变的微带线。平面波入射到单元上，单元吸收再辐射，通过调节微带线的长度来调节反射波的相位。在HFSS中模拟均匀平面波激励，要得出微带线长度同发射波相位的关系图。
小弟HFSS初学 很多不会的望指导 请问：
1，这个微带线的可变长度设置是在project——project variable设置吗
2，这个需要加波端口么，还是直接在激励选项中直接选择assign——incidentwave——plane wave。

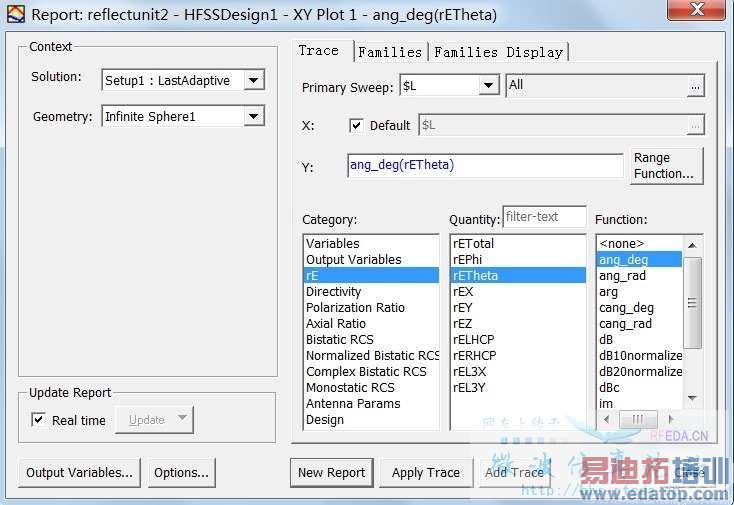

3，反射波的相位应该怎么看？在中心频率10.4GHZ下 设置优化参数进行仿真 在结果中应该看近场图还是远场图..主要是出图的步骤希望指导下。在第二图中的选项上希望大侠指导下应该如何选才能出图。
耽误大家一点时间 不胜感激
小弟HFSS初学 很多不会的望指导 请问：
1，这个微带线的可变长度设置是在project——project variable设置吗
2，这个需要加波端口么，还是直接在激励选项中直接选择assign——incidentwave——plane wave。
3，反射波的相位应该怎么看？在中心频率10.4GHZ下 设置优化参数进行仿真 在结果中应该看近场图还是远场图..主要是出图的步骤希望指导下。在第二图中的选项上希望大侠指导下应该如何选才能出图。
耽误大家一点时间 不胜感激
哥们，你哪个学校的，貌似我们俩的毕设题目是一样的，加我Q765650453，我们可以研究一下
我最近在看文献，下面也是十字结构，也是求出相位特性，随着底十字长度宽度变化
