HFSS看不到立体方向图

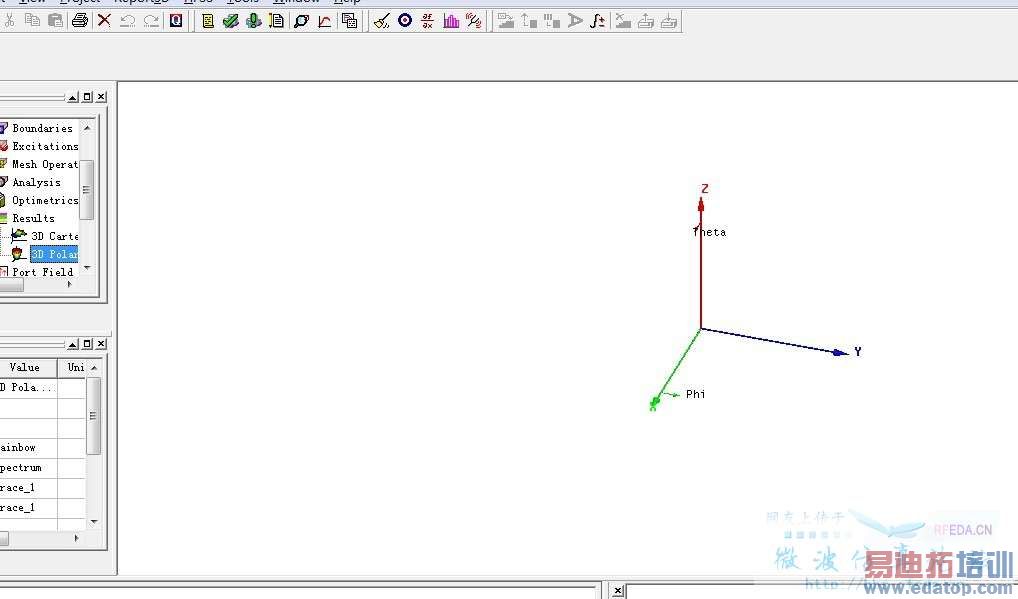

HFSS看不到立体方向图.怎么办?我是新手,模型是按照"第一讲: 从一个例题入手来熟悉HFSS 作 者:张量 (Tensor)"的教程做的,但在我和室友的电脑上都看不到立体方向图.我用的是HFSS10,win7系统,同学用的是HFSS11,winXP.都不行啊,不是不什么地方设置错了?



Analyse完成以后，查看Radiation pattern的步骤：

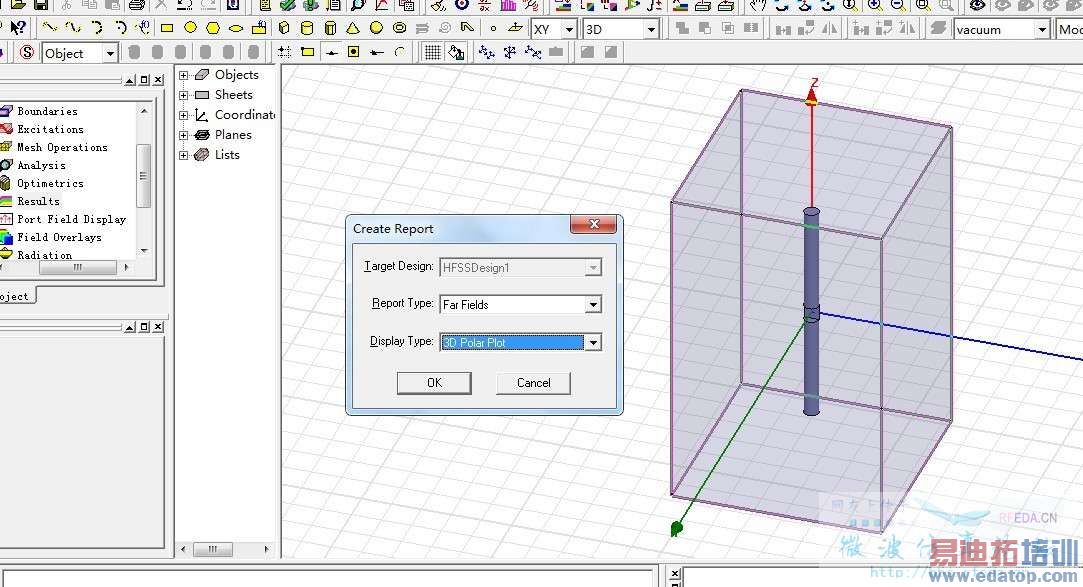

(1) 右键Results --> Create Far Field Report--> 3D polar plot ；

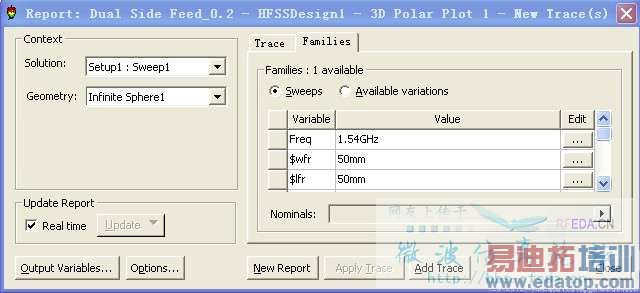

(2) 设置 context，Trace及family如图示(注意Family设置时选择天线的Freq)；
(3)New Report；
设置对了，应该就没问题；如果难以发现是哪儿设错了，建议按照例子的步骤从新做一遍。



前面用的是HFSS10吗?好想有点不同啊!



哦，我用的是V11版。 这个偶极子的例子，我以前也照着V10的例子做过一遍，可以得到辐射分布图的。



辐射面的问题



你的geometry是怎么设的？
theta和phi都是怎么样的？



我是刚学的 就按视频做 看不到结果 其他什么都不知道了



你需要先设置一个三维的辐射球体



顶一个。一样看不到立体图。
同个导师的 嘿嘿。



7楼,怎么设置三维辐射球体啊?我是按照视频的步骤来做的,视频里是做出来的,不知道我的为什么不行!!
