HFSS中曲线连接如何连接为面
录入：edatop.com 点击：
过去用HFSS仿真的模型大部分都是结构比较正规的形式,
最近遇到一个模型复杂的, 是由四端弧线构建而成, 当逐一把他们都画好时,
又不太清楚如何把他们连接为面,
请高手们给点指点!!!
最近遇到一个模型复杂的, 是由四端弧线构建而成, 当逐一把他们都画好时,
又不太清楚如何把他们连接为面,
请高手们给点指点!!!
啊,这么惨..
问题还没有解决,RF币就被抢走5个
奇怪，不是封闭曲线自动成面吗？若分两次画的线也不能连接成面，郁闷。
这样弄：1、选中封闭任意曲线
2、击右键，edit----surface----coverline。
ok
多谢marchz

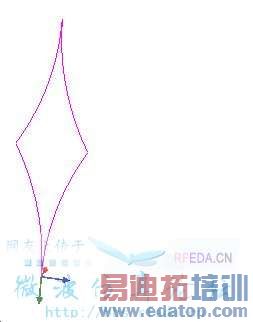

不过我的图形本来是4个1/8圆构成的，
我每个都用Draw Equation Based Curve来画的，
画好后，edit----surface----coverline
提示：<说没有闭合，不知道还有别的方法没>
Project2 (F:/simulation/HFSS11/)
HFSSDesign1 (DrivenModal)
[error] Acis error: "Fail to cover lines. The given curve is open! Make sure the curve is closed " (3:53 下午 十一月 13, 2007)
[error] Acis error: "Fail to cover lines. The given curve is open! Make sure the curve is closed " (3:53 下午 十一月 13, 2007)
[error] Acis error: "Fail to cover lines. The given curve is open! Make sure the curve is closed " (3:53 下午 十一月 13, 2007)
[error] Acis error: "Fail to cover lines. The given curve is open! Make sure the curve is closed " (3:53 下午 十一月 13, 2007)
对了，我本来以为用edit----surface----connect先，不过这个后出来的是个面图形，而且不对。
再次感谢marchz
终于知道了具体的步骤
画曲线->Booleen中加操作->edit----surface----coverline
感谢感谢，知道怎么连了。
圆柱体上的非平面曲线如何成面呢？望高手指点
这个回复真是救命啊！谢谢你们！帮了大忙，正愁呢
必须先把各段曲线选中然后用Booleen中unite，最后用Edit——surface_cover lines
