HFSS仿真出现内存不足问题

减小空气盒，降低求解频率，增加内存容量，无其他办法

谢谢楼主，我马上去试试看

我减小了求解频率，缩小了盒子大小，重新仿真，提示如下错误信息：
adaptivesolution setup,process abd3d died unexpectedly.
这个又是什么问题呢？可解决的办法有哪些

有几个变量没有设置单位，默认单位为m，
所以你的模型很大，有几十米。而你的求解频率为5GHz，
普通计算机用HFSS算不了这么大的东西
你确定尺寸没有错？

我修改后的模型，请大侠帮忙分析下

我把模型的单位统一确定后，就可以仿真了，而且速度还比较快，谢谢你们！
我将继续学习

帮顶一下，

我按4楼楼主的的提示，把模型的单位统一为mm后，就顺利仿真了。可是接下来，怎么样得到output variables呢？我原以为output variables里有Q值和S参数的，可是什么都没有。我也不知道要怎么样去查看磁感应强度。请问能否再帮忙指点下

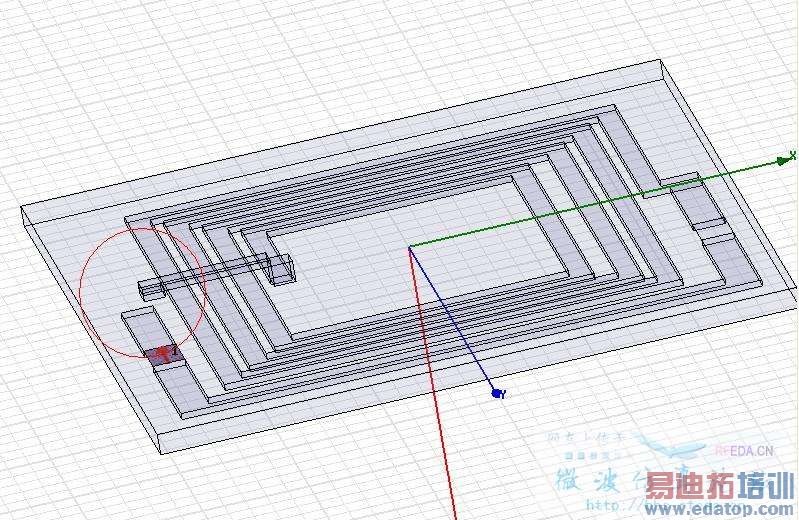

首先模型有一处感觉不对，如图，此处应该是连接上的吧。

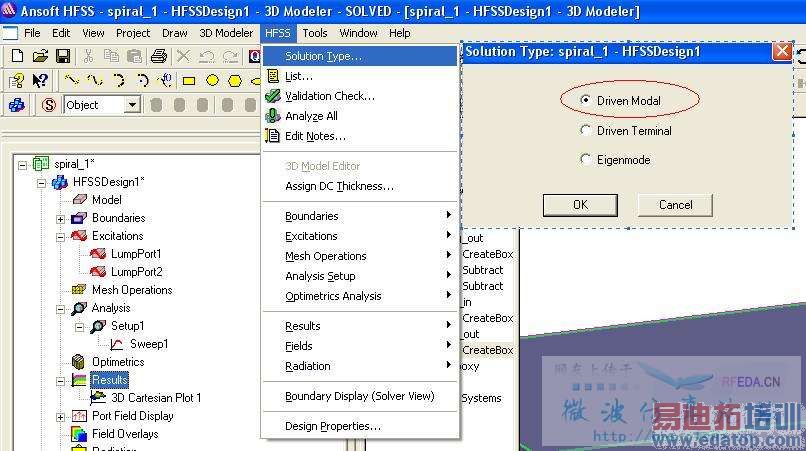

第二，solution type应该是 如图所示吧

最后，看S参数如下图所示

Q值你翻书找到定义，输入公式即可，HFSS的help和其它资料还是多看看吧，大部分问题都能找到答案的。
