高介电常数材料的测量 装置
录入：edatop.com 点击：
我现在需要用hfss来做一个电介质谐振器，已知相对介电常数εr' 和损耗角正切值tanδ，计算谐振频率f0和Q值。有高手可以指点一下吗？我按照fullbook上的的例6-6做出来的与它给出的结果不一样啊，下面是fullbook上的结果，请问横坐标的pass number 是什么意思。以及design variation里的变量是怎么设置的。mode1-mode6 是什么意思？

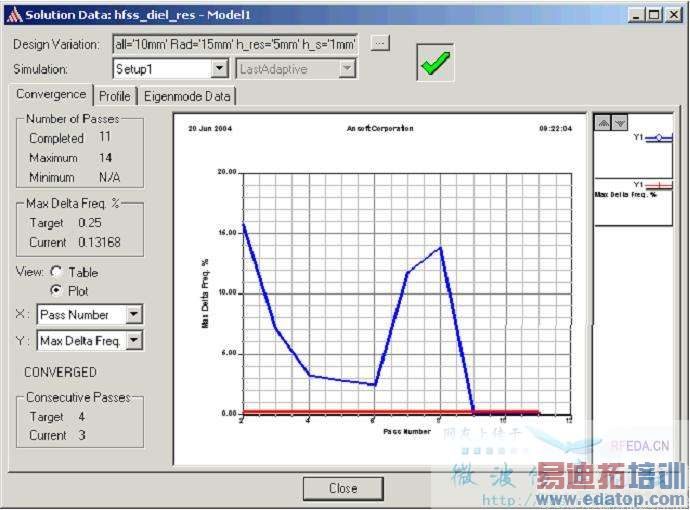

（1）第一个图是看收敛情况的，pass number应该是计算的步数；
（2）至于Design variation里的变量是你在建模时对模型参数化所需的变量，可以在建模的时候直接输入，也可以在Design properties里直接编辑；

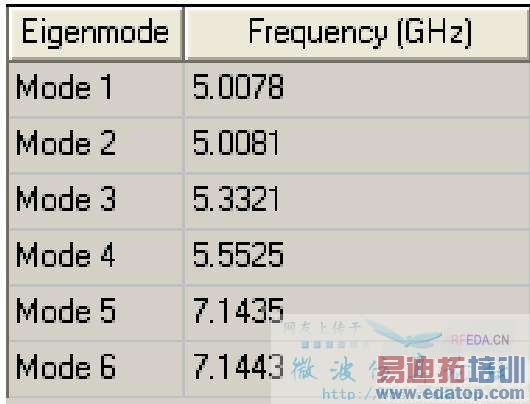

（3）mode1-6是你谐振器的本征模，你仿真了6个模式，这个模型我没有仿真过，从表里看mode1和2，mode3和4，mode5和6分别是简并模...
不知道我说的对不对，大家拍砖吧
前面说的有道理～～
从频率来看是TE和TM的简并mode
LZ用的求解模式是本征模吧，就是设一个起始频率，再设求解模式的个数，HFSS就从你设的起始频率开始计算下面的n个模式谐振频率。可以跟驱动模式仿真的S参数对比，谐振频率应该差不多
