反射系数实部虚部

录入:edatop.com     点击:
仿真结果中有了反射系数的幅值图和相位图,怎么得到反射系数的幅值和实部的关系图?请多多指教



要得到反射系数虚部和实部的关系图。(不好意思了)



X轴频率,Y轴S参数的虚部和实部?
还是X轴S参数虚部,Y轴S参数实部?



在一张图上画出幅值、相位与频率的关系图不就可以了吗?
不知道楼主想要的是不是。



编辑公式提取吧,有了幅度和相位,就很容易得到实部和虚部的。你可以将该端口的S参数导出来,导入到微波办公室,选择S参数,图形中选择查看实部和虚部。可以将实部和虚部一起画到同一坐标系中。



4楼的老师能否说的更详细点,怎样在图形中查看实部和虚部



谢谢各位,我想画出x轴是实部,y轴是虚部的图(在一连续的频率范围内)



那就只能先导出数据,然后在office或者origin里画了



导出数据后,已知幅值和相位,计算实部和虚部很是麻烦吧



S参数能直接导出实部虚部数据的吧



实部就是幅度乘以对应相位的余弦值,虚部就是幅度乘以对应相位的个公式好像不难把,在excel里面也很编辑。

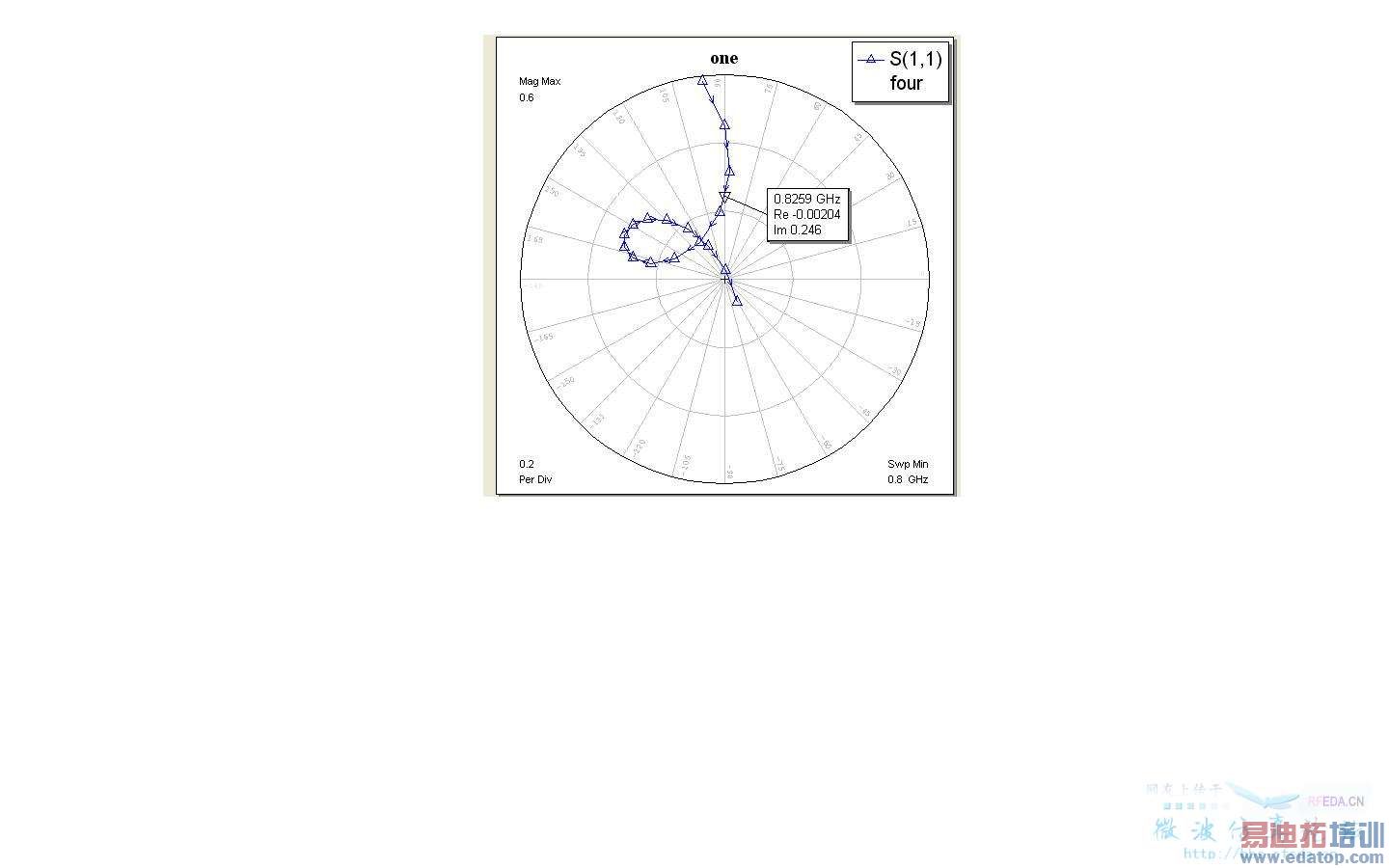

画出x轴是实部,y轴是虚部的图(在一连续的频率范围内)?真的还不知道怎么画。我知道的是在园坐标系里面显示幅度和虚部。其实很多软件都可以有格式选择,极坐标中可以以幅度和相位显示也可以以实部和虚部显示的.
