HFSS绘制的圆环，同理想圆的近似度太差，如何设置？
录入：edatop.com 点击：
用CtreaeEquationSurface，绘制圆环。但是实际图形是波折的近似结构，如何提高近似度？

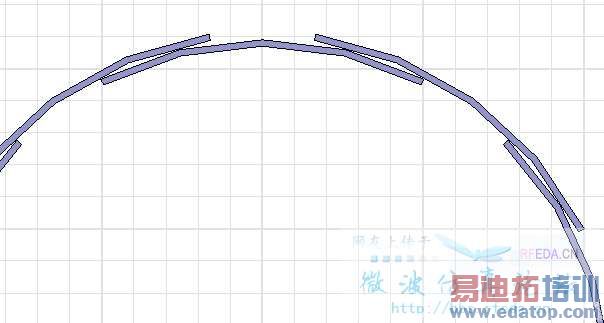

图形效果如下：
图形效果如下：
哦的天啊，
画的这么难看啊。
我真的没有见过这么难看的圆环啊。
非要做成很圆很圆的模型么？
HFSS对于圆形的东西，需要剖分的mesh数会比较大的，影响解析的速度啊。
建议用多边形来代替圆形啊。
会节省很多mesh网格，解析速度也会提高很多的。
缺点就是，跟真实的圆形是有一定的差别的。
LZ告知大家一下，制作的圆环，是应用于什么领域吧。
我也遇到同样的问题了……
这个主要是显示的问题，如果画的是个圆的话，那么HFSS中确实是按照圆来处理的
如何提高HFSS的显示精度，暂时没有什么好办法

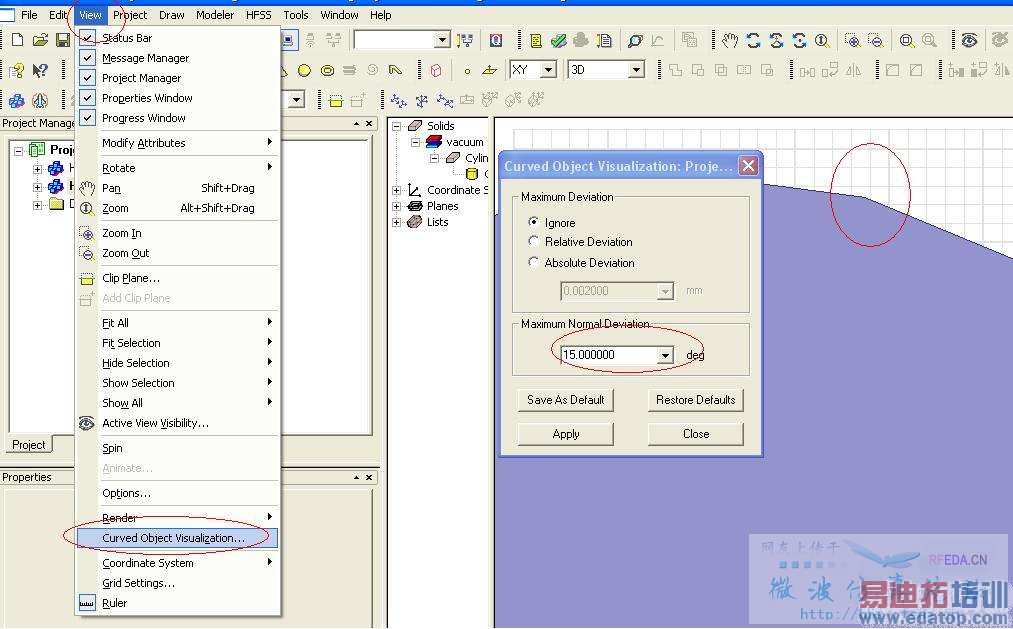

如果只改显示效果，
如图，度数越小 曲线越平滑

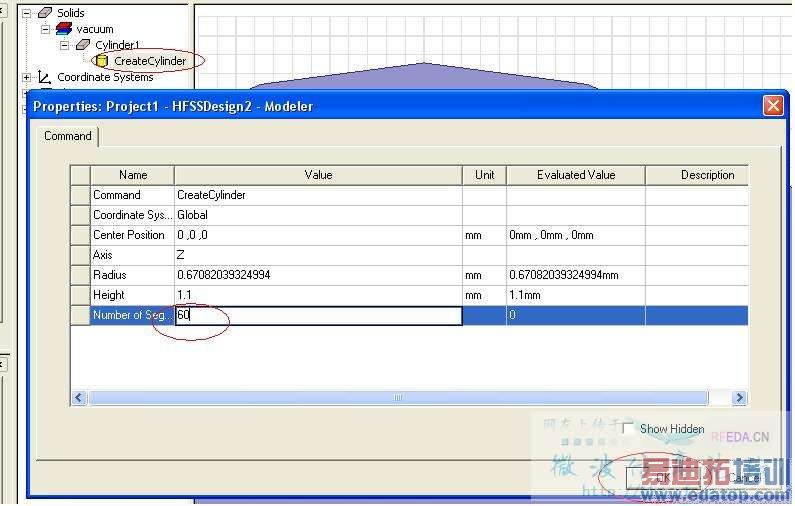

如果要改网格剖分，
如图，数量越大，曲线越平滑
