HFSS13抛物面天线仿真问题

我在HFSS13和hfss-ie中建好两个工程，一个工程中设计了喇叭天线作为馈源。并且做了仿真得到正确的场图。另一个工程中做好了一个旋转抛物面，现在的就是把那个工程中的喇叭天线导入到现在这个工程中做为抛物面天线的馈源。检查以后一直在analysis setup有警告，请问是怎么回事？
IEDesign1
[warning] Model dimensions (31901.0416666667, 350000) are beyond the expected range (1e-006, 10000). (2:36:56 上午 五月 22, 2012)
[error] The part part1 has an invalid part coordinate system. (2:36:56 上午 五月 22, 2012)^L<1S/)



关于那个error，我画的时候也出现过这个问题。我的解决方法是打开抛物面的command对话框，在coordinate system的value栏下选择Global就行了，你试试看行不行



我的默认就是这样了！所以还是不行啊！



我也遇到这个问题了···囧。设置参数的时候会遇到这个问题，不设参数，直接代入数值就没有这个问题。



Model dimensions should be in the region 1e-006 to 10000 of your current default units.For example if the default length units are mm model dimensions should not be less than 1e-006mm or larger than 10000mm.So i suggest that you change default length units(tools->options->general options->default units).

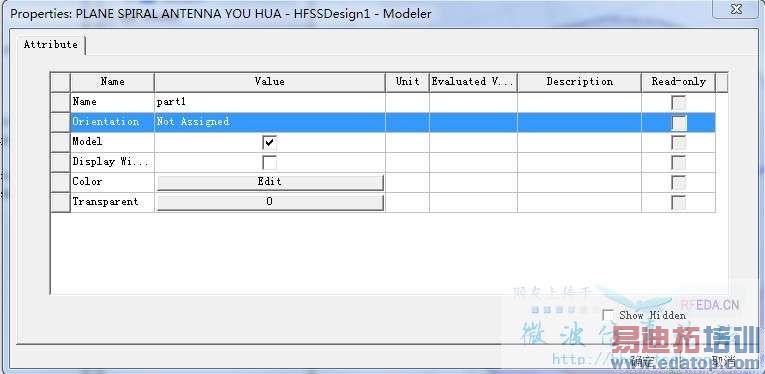

终于把这个问题解决了，在建模模型的图标上，比如part1，双击它会出现这样一个属性栏
然后将属性栏中的Not Assigned 改成Global.注意建模的时候如果只用了一个坐标系的话（没有相对坐标系的话）都改用全局坐标系



多谢各位这个问题已经解决



又出现新的了！怎么这么难啊
aye (F:/project/Ansoft/)
HFSSDesign1 (DrivenModal)
[info] Normal completion of simulation on server: Local Machine. (2:17:31 下午五月 24, 2012)
IEDesign1
[error] Unable to create child process: G3dMesher, error code = 267 (2:17:49 下午五月 24, 2012)
[error] Simulation completed with execution error on server: Local Machine. (2:17:49 下午五月 24, 2012)



路过此地，学习学习！



这个得看看
