如何在HFSS中仿真集总元件?

录入:edatop.com     点击:
小弟需要给天线加上一个匹配网络,需要用到电容和电感。但是不知道这样的集总元件该怎么设置,请各位大虾帮帮我啊!



只有用微带线来等效,这个对学微波的来说应该也不难吧



画个模型,然后把它设置成RLC边界就可以了.
但是需要注意的是模型的高度只能小于或等于微带导带的高度,并把它嵌入到导带的间隙中,不要象实际中的表贴器件那样把它放在微带线上,否则它仿真呈现出来的RLC值是不正确的.这个我估计和算法本身的边界处理方法有一定的关系



可以画一个面(2维的),然后选中这个面点右键 设置边界条件 选择RLC边界 设置值 再把电磁波传播方向用箭头表示 即可



记得在本站上看过好象说画个盒子,设RLC边界就可以了.但盒子大小,什么材料就不清楚了.也很想学学,希望高手指点.最好能发个模型呀.



路过学习了



是呀,盒子大小和边界如何具体设置呢?

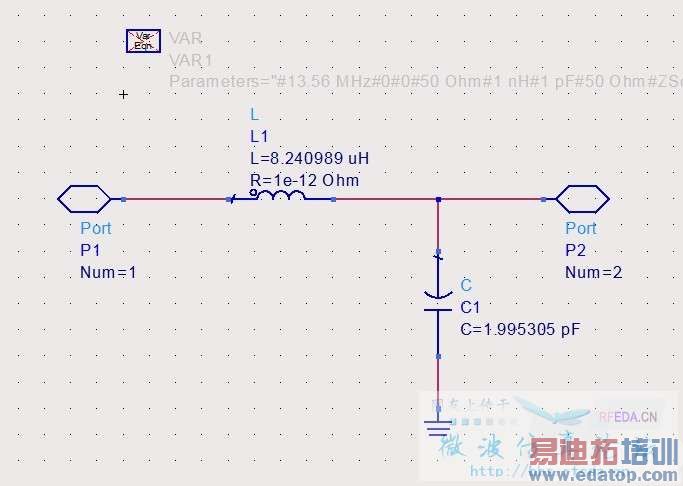

像这图,怎么画,集总元件。
