偶极子天线的馈源怎么加？

最近在仿真偶极子天线，太赫兹频段，结构是最上面一层是金制偶极子天线，下面附一层石墨烯，再下面是二氧化硅层，再下面是硅层，最下面是地平面，设为完美电导体， 现在我好像馈源加错了，出现错误Port refinement, process hf3d: Too few conductors touch lumped port '1'.Verify conducting boundaries and objects are correctly assigned and touch the port
有大侠能告诉我这样的偶极子天线的馈源怎么加的吗。我这个是仿照HFSS fullbook里的那个CPW feed蝶形天线加的馈源和地平面。但是那个蝶形天线是copper sheet 中挖出bowtie ，也就是说它的馈源是和sheet连接的，但是我这里馈源是和有一定厚度的导体连接的，我想问题是不是出在这里，希望好心人看到能帮我解答一下，万分感谢！

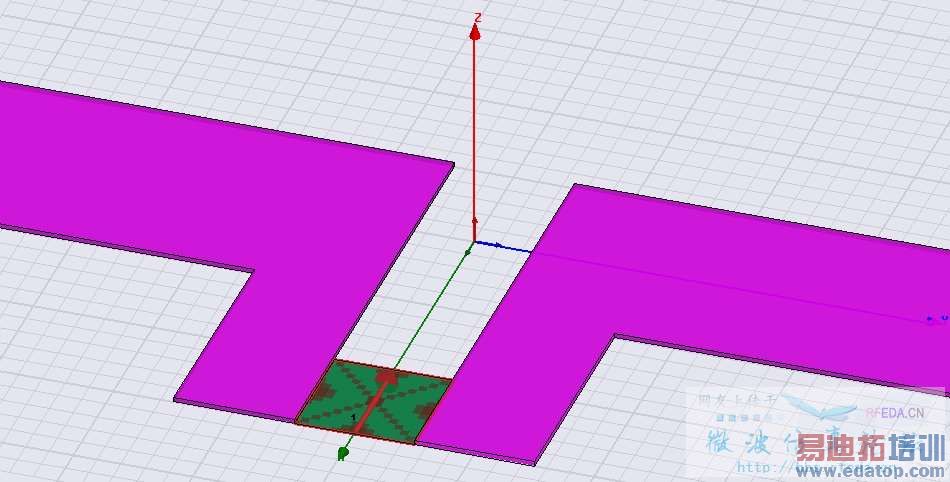

fullbook 例子



从你发的图上来看，那个积分线应该是平行于y轴方向的，而不是你画的那样（你画的是平行于x轴）



谢谢你的指点。我再试试



我也出现这样问题？改一下好了吗？
