CPW中心导带加信号,端口如何设置.
录入：edatop.com 点击：
我利用的是HFSS10.0做电容式RF MEMS开关的仿真插入损耗和隔离度,请问一下,CPW中心导带若加入射频信号,端口应如何设置,积分线应该如何画.谢谢
我曾经发了一个帖子专讲这种传输线如何设置waveport，你自己找找看看，不要偷懒
你有hfss full book 10吗？第五章第六节cpw_bowtie中提到过

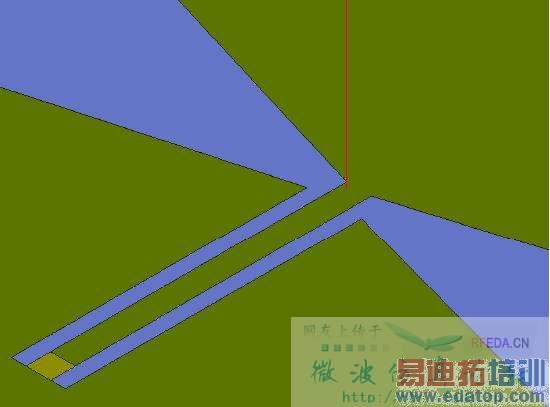

这是cpw馈电的bowtie天线
port采用lumped port ，积分线从一端的中心指向另一端中心
我也想问这个问题，我也是做MEMS开关方面的，想跟你交流交流啊，留下QQ：599127490
我也想问这个问题，我也是做MEMS开关方面的，想跟你交流交流啊
