用HFSS场计算器计算电极电流
录入：edatop.com 点击：
我的模型：介质无穷大
1cm x 1cm 的两电极，相距3米，位于介质上表面
两电极电压差为5v
分别 计算流过两电极的电流I

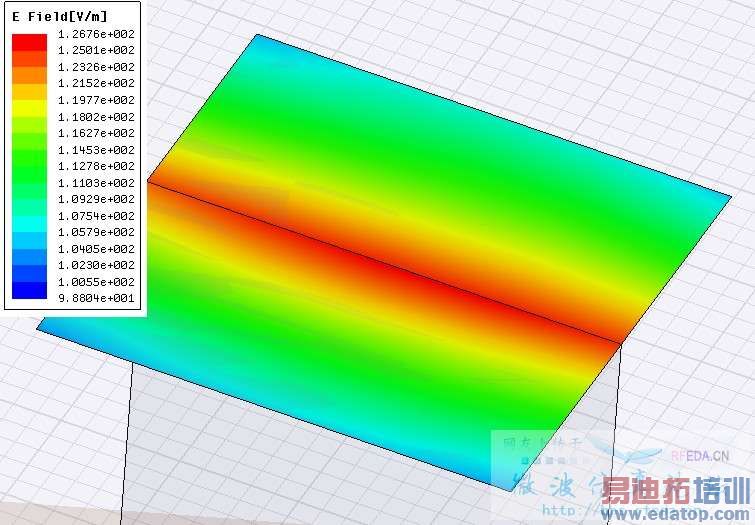

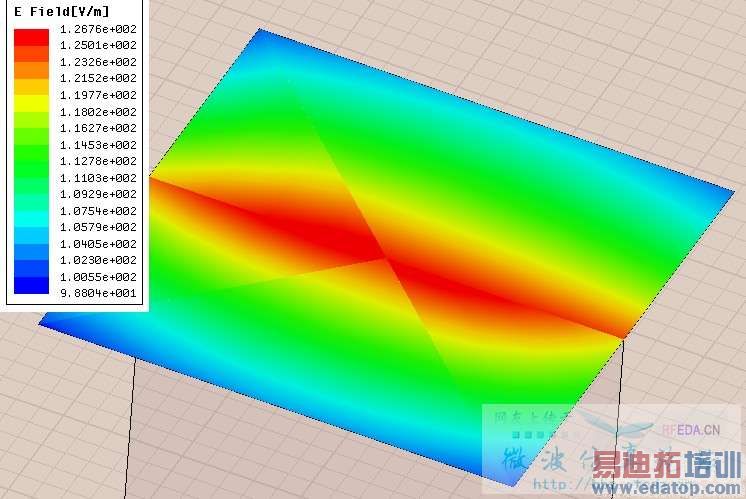

下面是我的设计模型和计算结果，请各位高手帮忙看看
QQ：812035394
1cm x 1cm 的两电极，相距3米，位于介质上表面
两电极电压差为5v
分别 计算流过两电极的电流I
下面是我的设计模型和计算结果，请各位高手帮忙看看
QQ：812035394

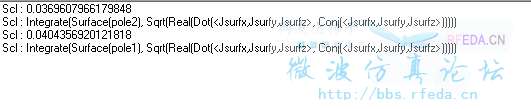

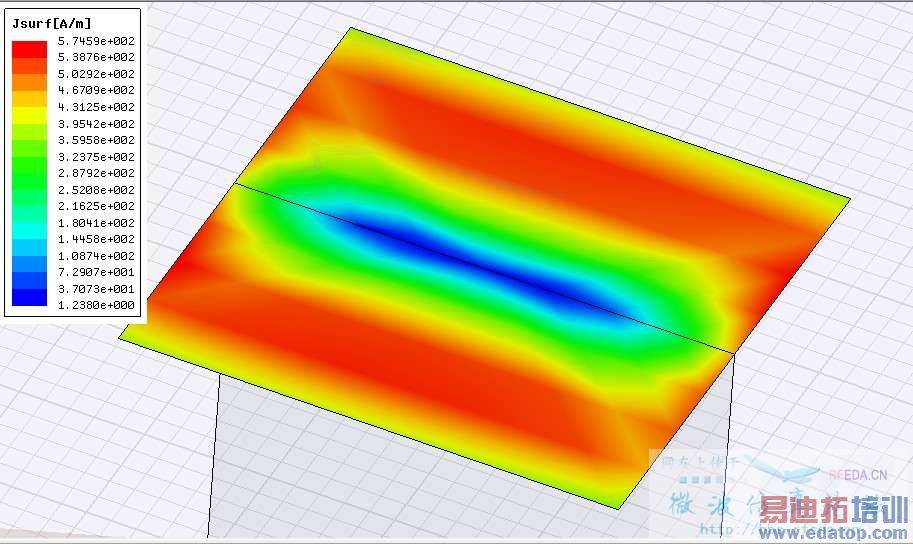

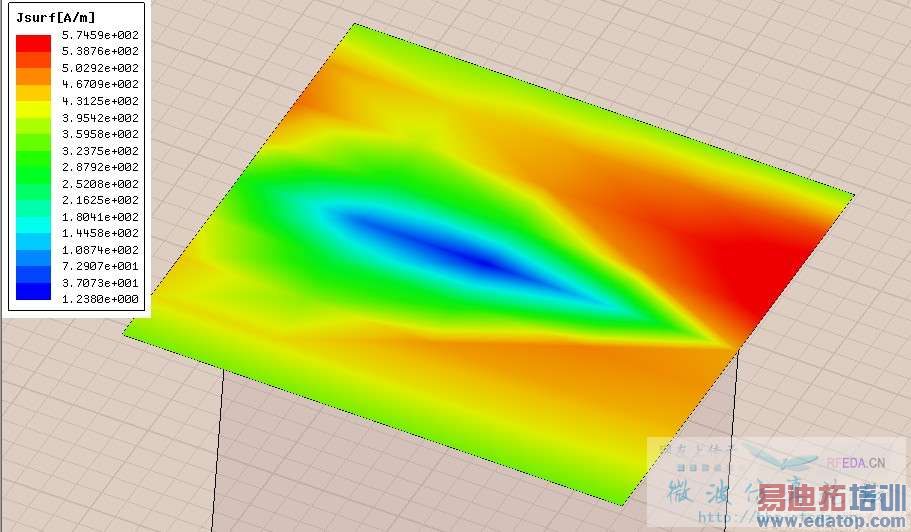

我用场计算器计算出来的电流图一，I1=40.4mA，I2=36.9mA
步骤就是：求出Jsurf的模，然后对面积分

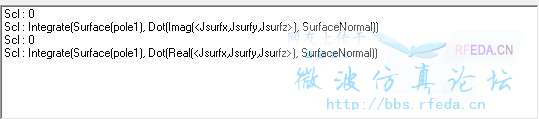

求问图二：用法向量指令normal，求出的全是0，求高手解释？
Jsurf——取real——取面surf pole1——normal取法向量—再积分，结果是0，
Jsurf——取image——取面surf pole1——normal取法向量—再积分，结果也是0，
不知道为什么，求高手解释指导怎么求电流？
急求，谢谢
看了好几天的场计算器，还是不是很了解
normal法向量指令还是不清楚，老是提示错误
