HFSS 频率分段扫描的问题
录入：edatop.com 点击：

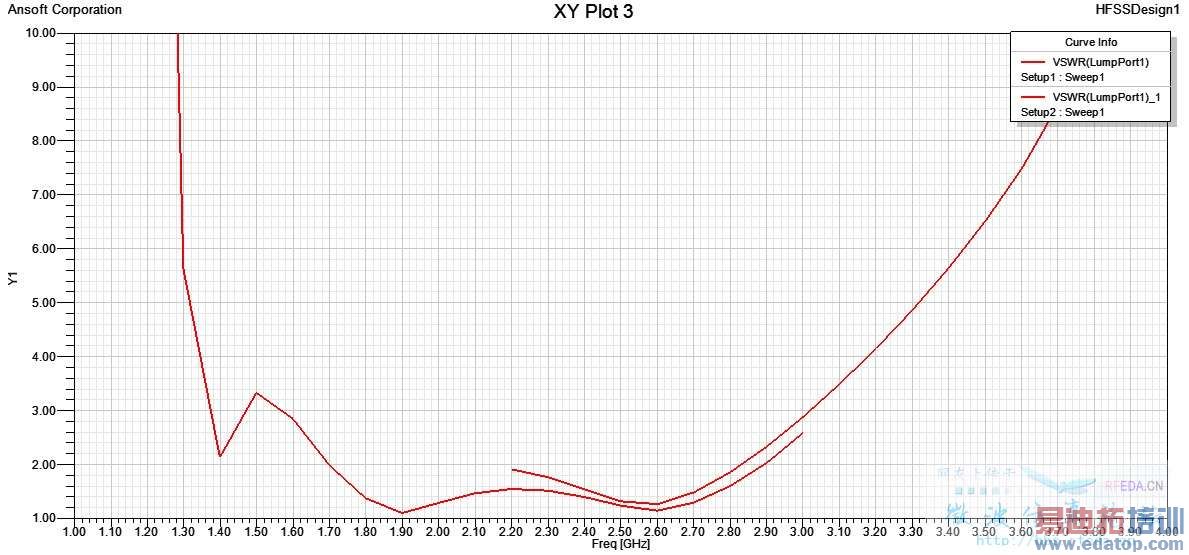

使用discrete进行分段扫描，如Setup1的solution Frequency设的2GHz sweep1 13GHz, step 100MHZ，Setup2的solution Frequency设的3GHz sweep1 2.23.8GHz, step 100MHZ，结果成这样，在相同的频点算的值却不一样，请问这样正常吗？看得论文里面用HFSS扫描的都是重合，请问他们用的什么方法？我用发fast试了结果还是这样。
自己顶起来
是否是因为中心频率的变化而产生的影响，你试试看把中心频率设定成一样的。
那请问，中心频率是应该设置成两个扫描频道加起来之后的频带的中点，还是怎么设置？
十分感谢
我把中心频率设置成了2.5GHz，结果还是不行。
额。那就不清楚了。
不过论文里面的图都是经过修改的，为了好看，可能存在修改数据的问题，毕竟相差其实还是很小的
具体原因的话还是期待大牛们解决
这个主要是因为中心频点不同导致网格也不同，算出来的结果存在数值误差引起的。建议将中心频点设成一样的。如果使用离散扫频或者插值的话，可以讲这个频点取为频段内的最高频点。
这样楼主可以设置一个setup，两个sweep。就应该不会出现这个问题了。
请问下，怎么样就能把不同sweep的结果放在一张图里了？
自己找到了！不用麻烦大家了
