仿真一个180环形电桥，微带的，HFSS仿真问题
录入：edatop.com 点击：

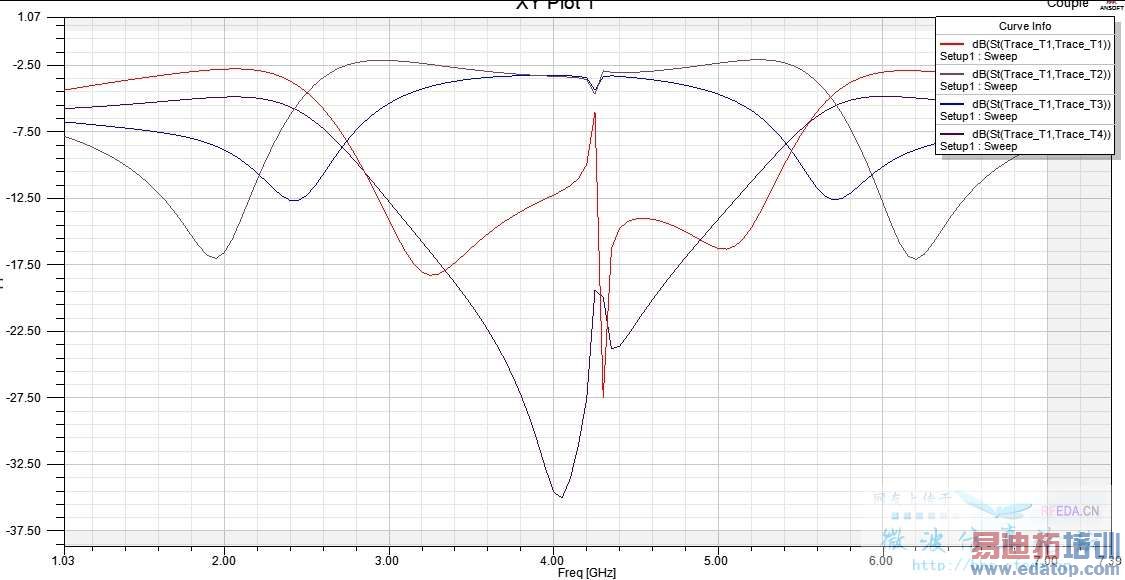

我仿真一个180环形电桥，微带的，结果曲线变化很剧烈，这是怎么回事 hfss文件已经上传，下面的RingHYbrid_microstrip.rar里有HFSS文件
没有匹配好!
4.1GHz出现的尖峰是腔体谐振现象。还没看你的仿真文件，可以试着把仿真腔体做小，这样就不会出现谐振了。
看了一下楼主的模型，主要有两个问题：
1、集总端口没有加积分线；
2、耦合器的环形部分的阻抗不对，这一部分的阻抗应该是sqrt(2)*Z0。其中Z0为耦合器四个端口微带线的特性阻抗。按照楼主设置的介质板的参数换算下来环形部分的线宽应该为0.91mm。
另外还是建议楼主手动把空气盒子的外表面设置成PEC，从而模拟一个金属封装盒。（虽然暴露在背景中的面会自动设置为PEC）

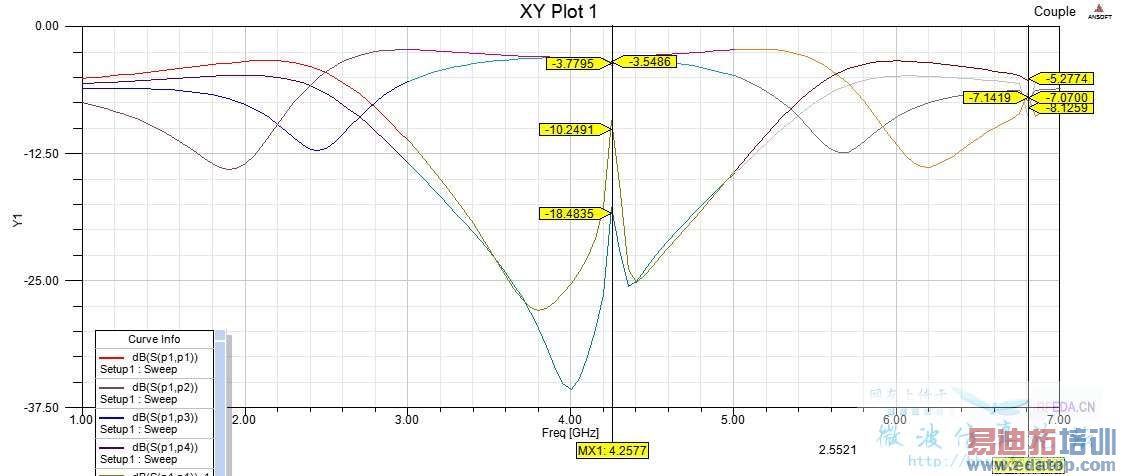

做上述改变后，计算结果如下图所示：
结果图中在4.25GHz和6.8GHz附近有一个峰值，这个主要是因为金属盒子的本征谐振引起的。使用hfss计算得到的同样的空金属盒的头两个谐振频率分别为4.38GHz和6.977GHz，与图中的两个谐振点很接近。
