矩形同轴探针仿真出现的就几个问题
录入：edatop.com 点击：

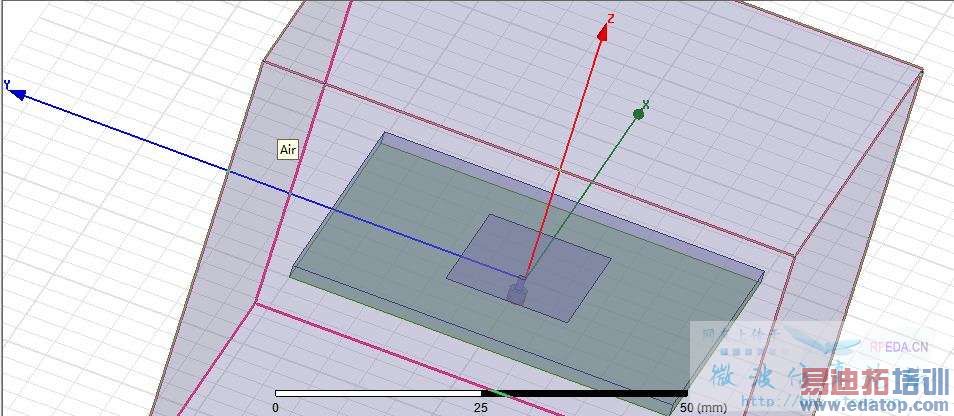

用HFSS建了一个矩形的同轴探针馈电的微带贴片天线，仿真后的S参数图和方向图不大对主套一下几个问题：
1，同轴探针的外圆柱体面设置成perfE,对吗
2，同轴探针的激励端口是圆环还是圆（我设的对不对呢）
3，本人扫描参数设置是否有问题

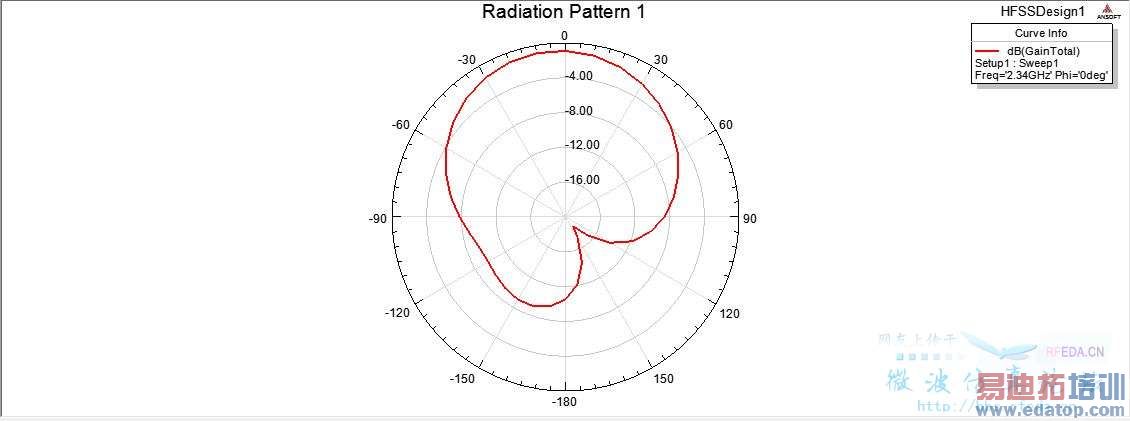

本人仿真图，参考图以及模型都在压缩包中：
1，同轴探针的外圆柱体面设置成perfE,对吗
2，同轴探针的激励端口是圆环还是圆（我设的对不对呢）
3，本人扫描参数设置是否有问题
本人仿真图，参考图以及模型都在压缩包中：
下了楼主的附件，但我的版本比较底，打不开，所以看不到你的扫描设置。1.同轴线的外圆柱设置成Perfect E是对的。2.激励是加在同轴线的端口上的。楼主最好是找个HFSS教程，看下教程里面是怎么操作的，自己先学下看看。

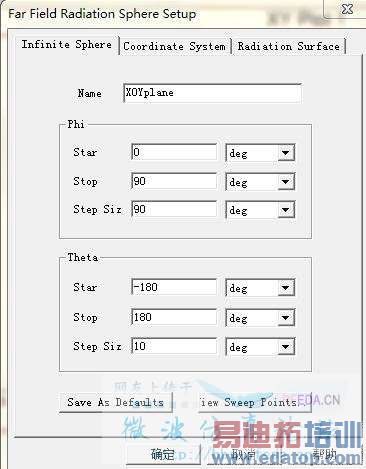

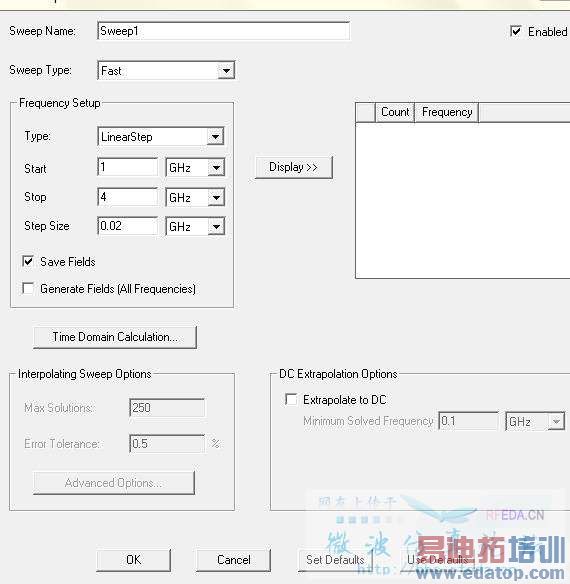

谢谢，我就是根据教程做的。但是教程上不是很详细，而且错误挺多的。我把扫描上传一下吧

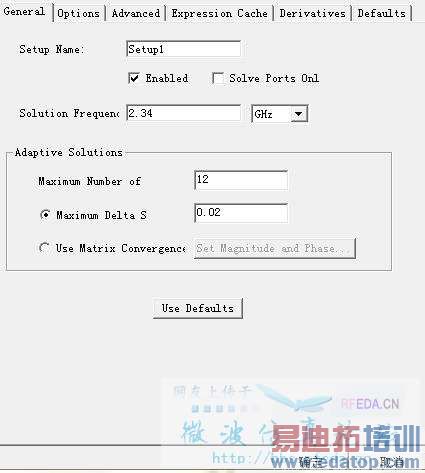

我设置的中心频率是2.34Ghz,:

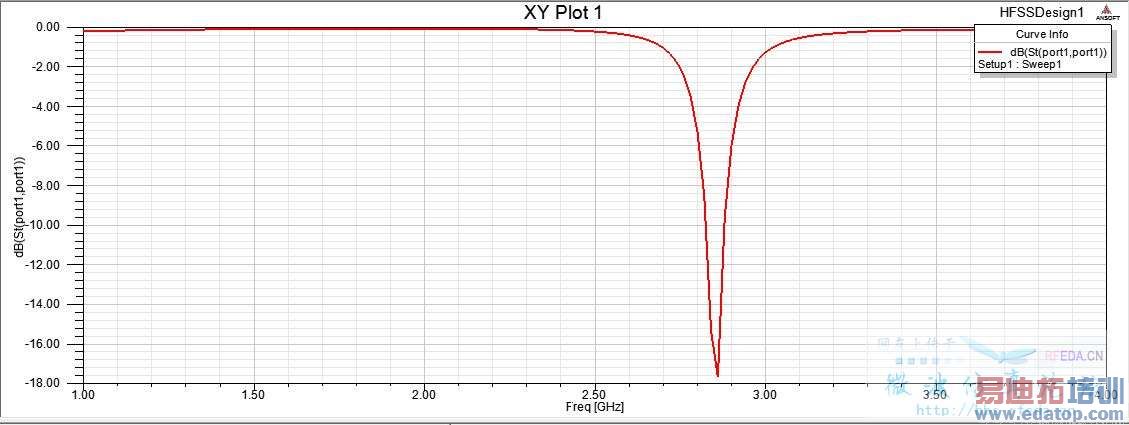

但仿真出来却是2.85Ghz:

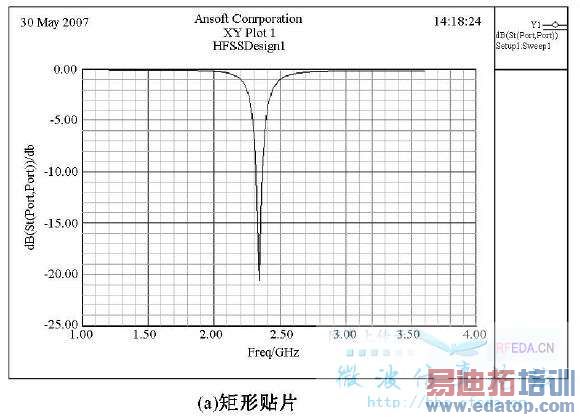

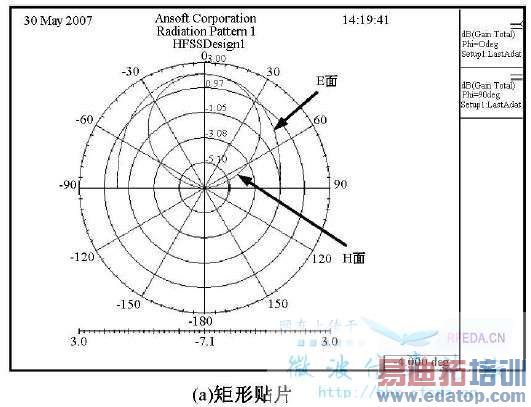

教程上的几个参考图：
激励要设成圆环吧
端口激励是圆环，同轴探针一般设置材料是copper。在做模型之前 先了解模型的构造，同轴探针是个object 材料设成copper，楼主说的面？是什么，同轴探针外面是介质，就是白色的那种介质。介质外面就是板子的介质了。我这有实物图，楼主想看留言
楼主的频率高了，辐射面小的原因，加大点
谢谢，同轴探针不是内导体加外导体中间是介质吗？
辐射面就是patch吧？
