环形定向耦合器设计

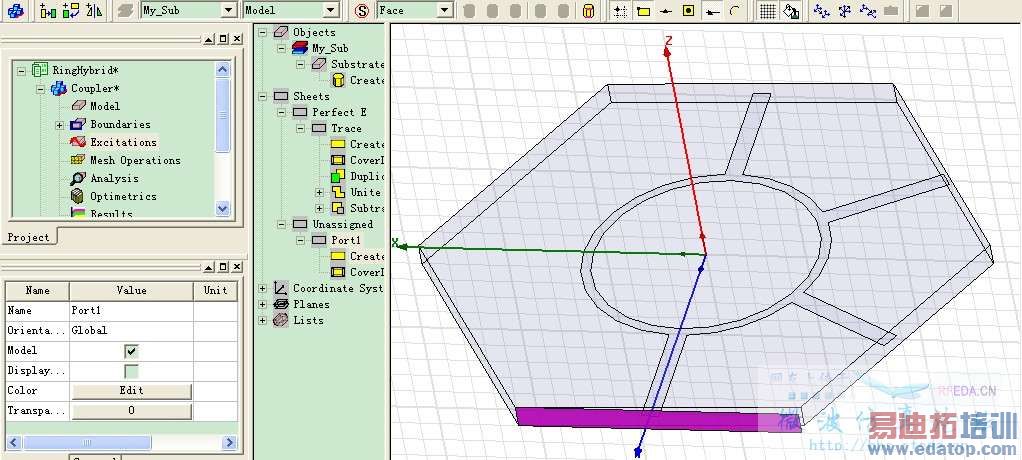

用的是HFSS10来练习环形定向耦合器设计实例，建出来的模型是如下图，用的是driven termin,参考的是谢拥军跟李明洋这两本书：

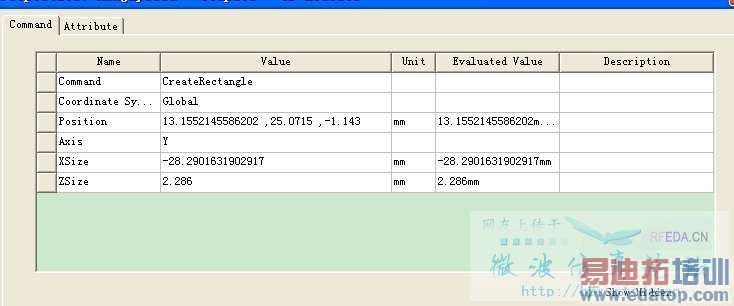

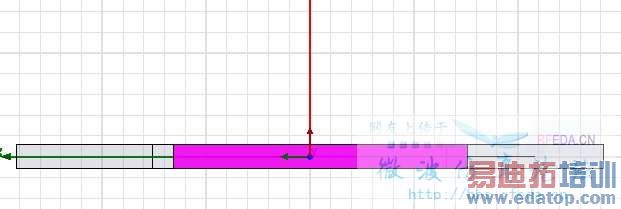

在为四条带状线trace设置激励端口时，创建的矩形端口面，要求是跟棱柱的一个侧面相同，按照书上的步骤，点击draw>rectangle,运用捕捉功能，分别在棱柱矩形侧面左下角跟右下角捕捉到顶点，创建好矩形端口面。可是不管怎么试就是出不来跟侧面贴合的，如下图所示，我用measure量过这两个端口点的坐标，可是不会改，它的左下方端点是（13.1552145586202,25.0715，-1.143），右上方端点坐标是（-15.1349486316714,23.9285,1.143），我想是不是它们的y值实际上是不一样的，可是画的时候是按照Y轴对称来画的：

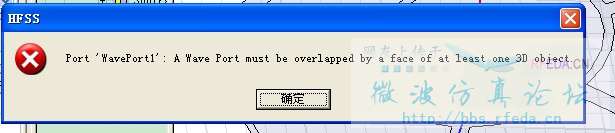

接下去设置波端口激励就会出现这个错误：

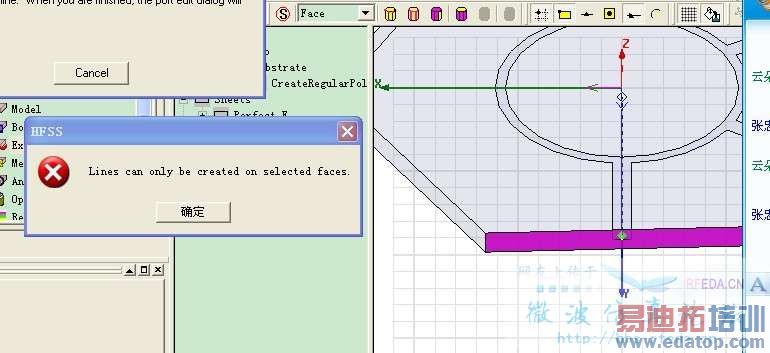

如果是直接选择这个面，然后设置波端口激励的话，就会出现如下的错误提示：


大家能帮我分析下吗？又卡住了，不懂不晓得怎么改，谢谢大家了



你这个面和棱柱的侧面部重合，仔细检查一下



你这个面和棱柱的侧面部重合，仔细检查一下 ？
这个不是要求要跟这个侧面重合，可是怎么弄都没法重合



其实不用画个矩形的，直接选中那个面把他设置为端口就好了



我也是做这个卡住了，直接用那个面设置端口的话会出错，头疼。



应该是你的激励矩形片没有和你的六面体的边重合，你旋转一下你上传的第三个图就会发现矩形的右边是离开六面体的。你看吧你的六面体的position的z坐标该成相反数，也就是-1.143试试



我也是参考这本书做的，我旋转了，矩形的右边和六面体重合，设置端口时候还是出问题，跪求高人指点



哈，昨天刚发帖解决过这个问题，书中在建立衬底正六边体模型时有一处设置是错误的，详见俺的帖子/read.php?tid=64340，希望可以帮到大家



额当初我也遇到过这个问题，尝试修改模型弄了很多次都没搞定。
最后自己重新画。反而没有出现这个问题了。
不晓得什么情况，楼主你也试着重新画一次这个模型，除了尺寸大小外，其他的操作步骤最好自己能理解！
