微带天线方向图这么不平滑？
录入：edatop.com 点击：

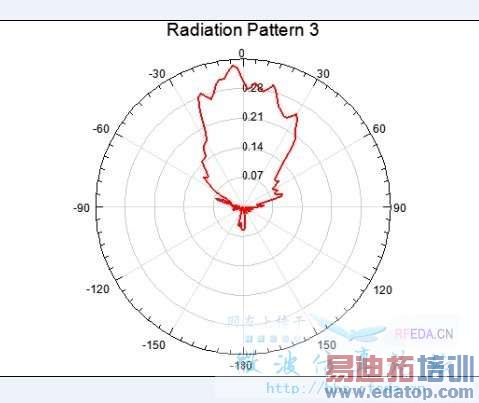

就是很简单的矩形微带天线，只是频率很高中心频率在490GHz左右，下面有三层介质，用的集总端口，觉得没什么问题啊，但是方向图好不光滑啊，表示是天线新手，很多不懂，麻烦各位了
这是我的天线hfss模型，麻烦各位看下
首先您这个扫描方式使用fast就不合适，这么大的带宽即使要扫也要选择插值或者离散方式。
其次您这个辐射边界与辐射贴片的尺寸对比过大，这样会导致网格剖分不精确，从而引起结果的数值误差，就像您贴的图中所示的一样。这个问题可以通过设置虚拟物体的方式来改善计算的精度。
谢谢你啊，你的意思就是说我的辐射边界air要小一点是吧，那个虚拟物体是什么啊，不是很懂。
