天线加工，比较复杂，导入AutoCAD中，导出的是dxf格式
录入：edatop.com 点击：
我删掉了空气腔，馈电端口，后来把介质和地板都删掉了，只留了个贴片，导入还是什么显示都没有。
有人知道具体的操作步骤么。万分感谢
有人知道具体的操作步骤么。万分感谢

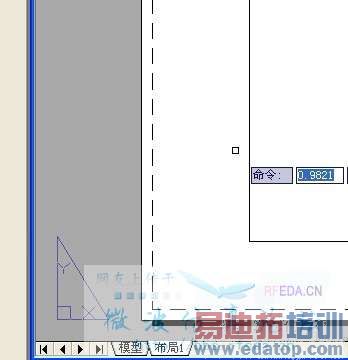

楼主 我是这样做的，导出DXF文件后，用AutoCAD打开，最初看不到图像，只有点击CAD左下角的“布局”才可以看到，如下图
得到的只是一个线框图，

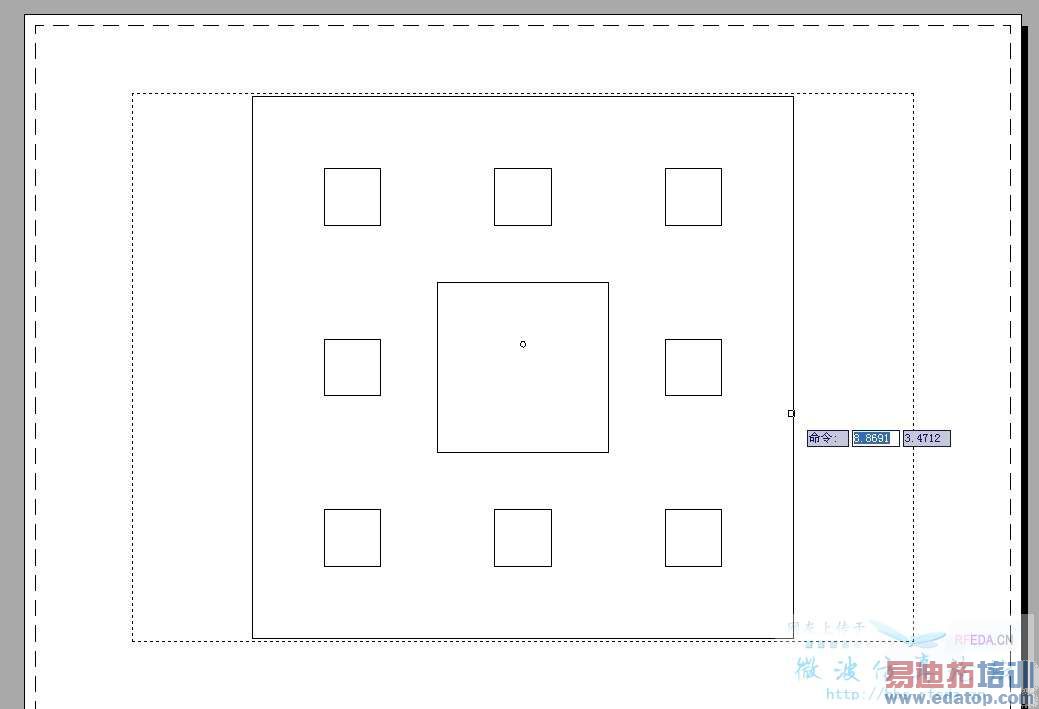

如下面这个五贴片天线，最后涂上颜色，就可以打印PCB了
谢谢我的天线贴片是xoy面的，我让贴片那个面的z等于零，然后按布局就看到了。怎么涂颜色啊。这个图直接拿去加工就可以了么？
拿去那里加工？如果自己做板子的话，给贴片涂色就好了，具体的看看CAD的书本就懂了
