端口阻抗归一化影响S参数结果？
录入：edatop.com 点击：
本人仿真一个两端口器件，端口1和端口2的大小尺寸是一样的
问题一：阻抗归一化与否是否影响S参数？为什么？
问题二：两个端口尺寸相同，归一化应该不影响，但实际上S曲线，形状不便，值发生小变化，为什么？

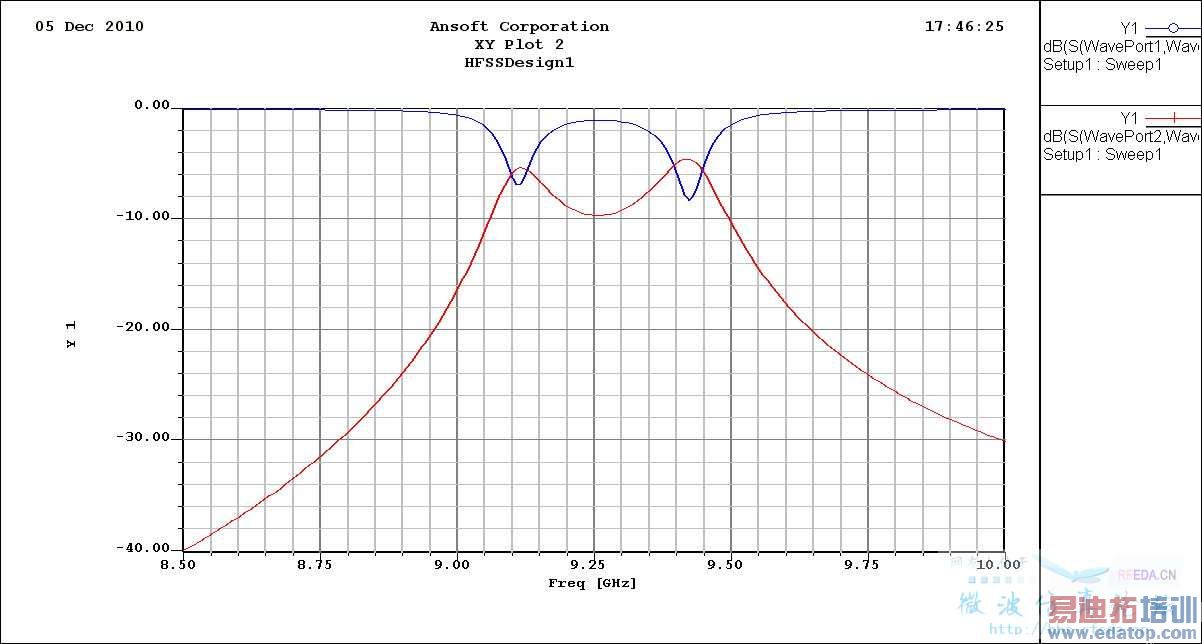

归一化前

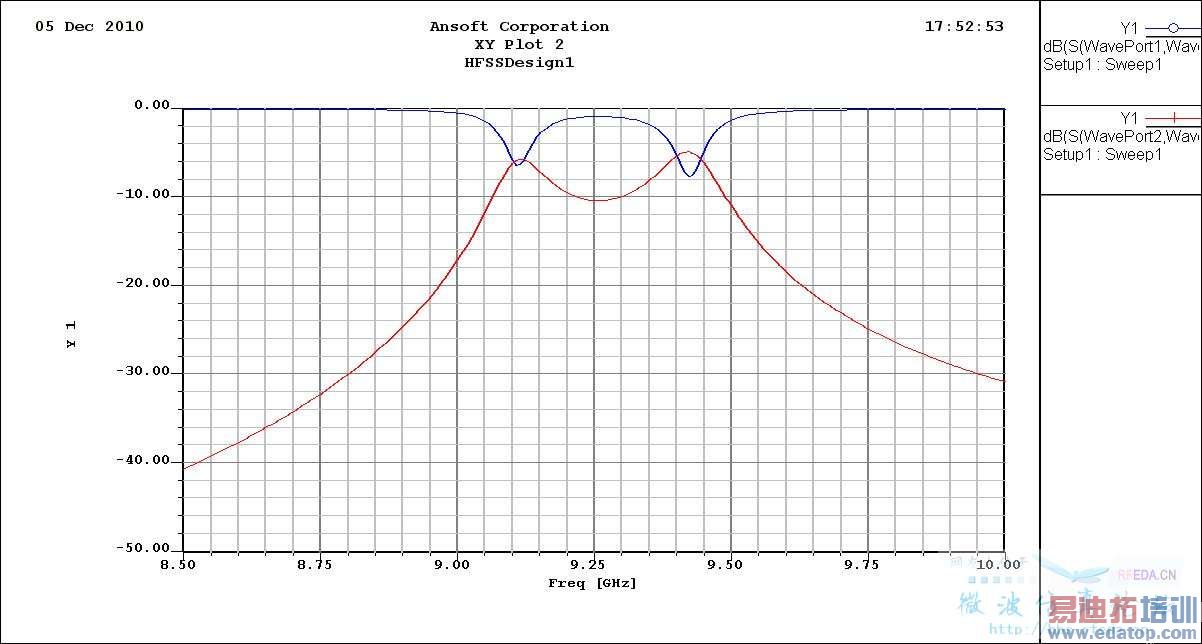

归一化后
问题三：设置积分线，积分线设置中new line的右边那一项Zpi,Zpv的选项对我的结果会产生什么影响？针对不同的器件，怎么样合理设置积分线？
问题一：阻抗归一化与否是否影响S参数？为什么？
问题二：两个端口尺寸相同，归一化应该不影响，但实际上S曲线，形状不便，值发生小变化，为什么？
归一化前
归一化后
问题三：设置积分线，积分线设置中new line的右边那一项Zpi,Zpv的选项对我的结果会产生什么影响？针对不同的器件，怎么样合理设置积分线？
S11=(Zin-Z0)/(Zin+Z0)那个Z0就是归一化的值 会影响到S参数值
如果选择归一化到50Z0就取的是50 这也是一般S参数定义 如果不归一化 就会归一化到端口阻抗如果端口你画的是50欧姆微带，那么归不归一化都一样， 如果不是，就有问题
会有影响的咯 ：）
如果我端口设置的是复阻抗（17+j145），后面的renormalization还设置不？在Hfss里仿出的S11有大于0的一部分啊？怎么解决啊？做的是微带标签天线，谢谢
同问啊！我也在做标签天线！
