求助UHF印刷天线仿真

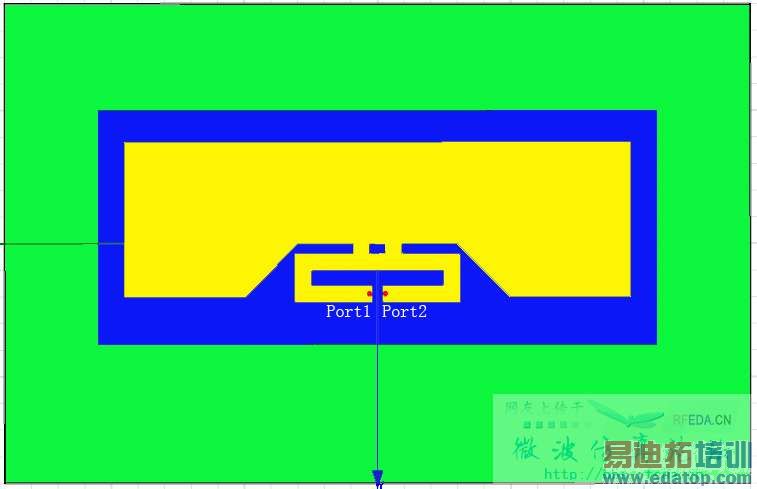

我使用HFSS仿真一款UHF频段RFID天线，式样参见附图
1、绿色部分为边界(BOX)
2、蓝色部分为基片
3、黄色部分为天线导体面
4、两个红色圆点为端口
由于UHF频段RFID芯片为复阻抗，因此选用Lumped Port，芯片的两个引脚分别接Port1和Port2两个接入点，假设定义Port1为信号发射、接收端口，因此芯片的另外一个引脚需要接到Port2上，那么如此两个端口怎么定义呢？
我当前Port1端口上已经按照要求进行了设置，但是不知道Port2端口应该怎么设置，试运行了一下仿真，结果是可想而知，请各位大侠帮忙。
我对HFSS是初次使用，很多东西很不清楚，也请大侠们指教（我使用的是HFSS11.1.1版本）。



还有一问题，复阻抗天线仿真能否使用ADS进行，假若用ADS进行仿真，系统应该怎样设置。
原先只是用ADS仿真实阻抗天线，从未使用它对复阻抗天线进行仿真，将复阻抗填入端口定义中，仿真结果是明显错误的，是不是还需要进行其他的一些设置呀？！



集总端口在设置端口时，在两个端口间建一个面，在面上设置积分线，积分线的方向任意，然后在设置你需要的阻抗，就行了



我也想学习
高高指点指点呀



UHF印刷天线，size会不会太大了



应该可以仿吧



谢谢，已经仿真好了



前面的能否上传你仿的模型，谢谢
