仿真时老是有这个提示，是我端口没有设置对吗？

Adaptive solution setup, process hf3d: Too few conductors touch lumped port '2'. Verify conducting boundaries and objects are correctly assigned and touch the port



没有导体。
是端口没有跟信号传输的导体接触上，或者是参考面选错了



看看左边的tree，Excitation里面port 2肯定没有+号吧

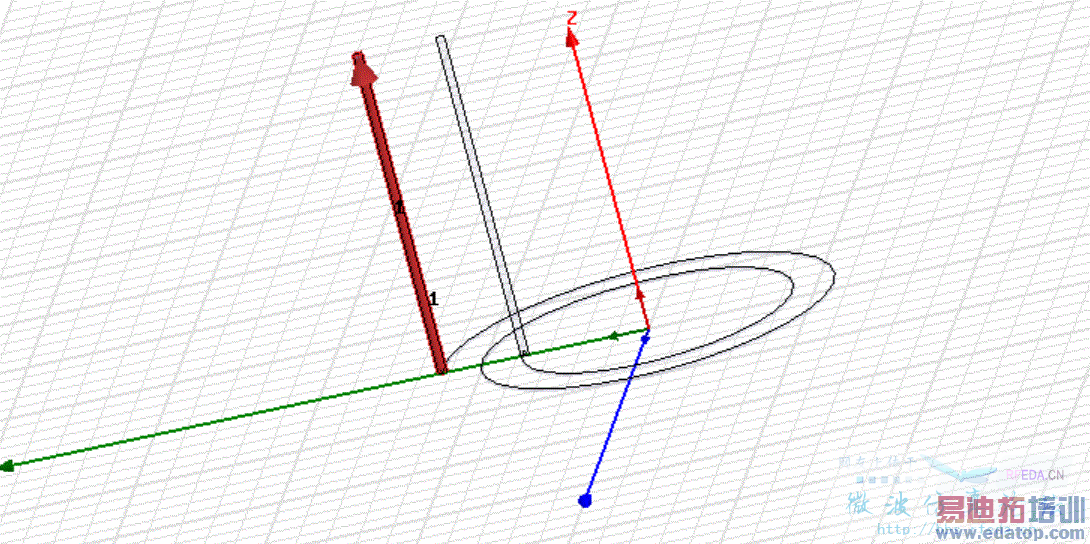

确实是后面没有加号，呵呵，我就仿真一段实心线圈的磁场分布，在线的两端各画了一个sheet作为lump端口，积分线从线上沿到sheet边沿，能帮忙看下我的附件吗？多谢！



lump port 的积分线是导体对地积分的，你的积分线指向的地方没有地，当然会报错。
要添加地平面



你下面画的那些地平面都是unassigned
光是画了平面在那里是没有用的



我把sheet加高到空气腔边沿，现在又提示：Adaptive solution setup, process hf3d: Too many condcutors touch lumped port '2'.
Consider splitting the port into multiple lumped ports，难道画太大了也有问题？
我下面那些平面有铁氧体，有其他材料，想改变他们的厚度来分析对磁场的影响，这些也要定义成地吗？
谢谢！



我也是遇到这样的问题，求帮助啊，谢谢
