HFSS天线仿真中线馈的馈电端口设置
录入：edatop.com 点击：
最近在总结HFSS中天线仿真馈电端口的设置，着重波端口和集总端口的设置。有些模型的端口设置是和辐射贴片或者地共面的，有些端口设置是和贴片或地垂直的；如下图所示，其中灰色的表示辐射贴片，图1的GND是介质的底面，图2的GND是下半铜色部分。
我的理解是端口馈电总的原则是从GND到微带线，所以共面波导的馈电端口和GND平行，二另一种是和辐射贴片平面垂直。不知道这样理解对不对，希望大侠知道，谢谢！

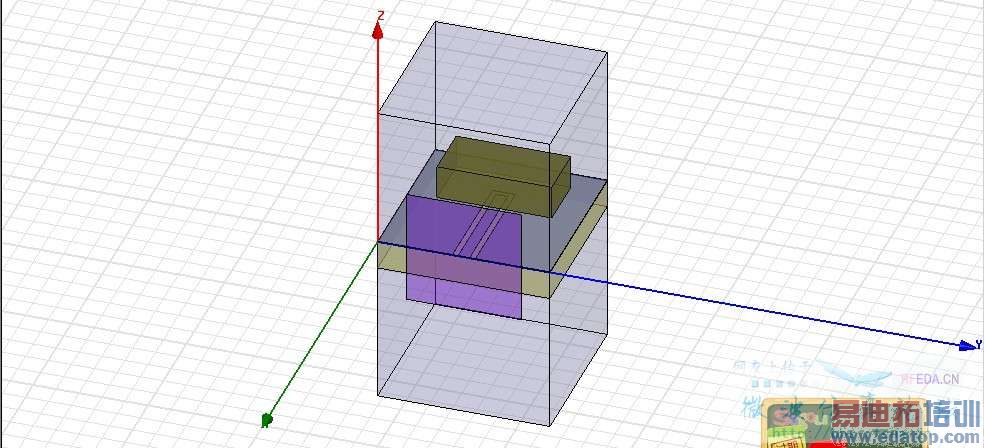

图1 端口和贴片垂直

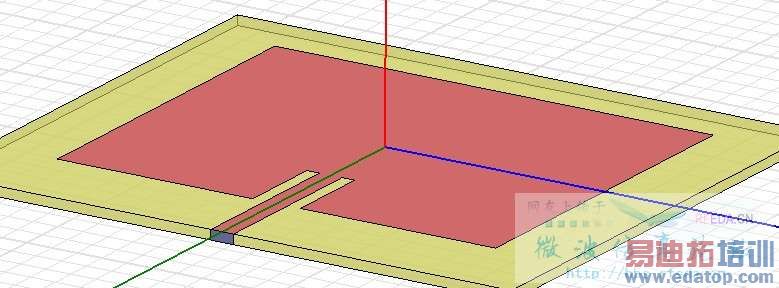

图2 端口和贴片平行
我的理解是端口馈电总的原则是从GND到微带线，所以共面波导的馈电端口和GND平行，二另一种是和辐射贴片平面垂直。不知道这样理解对不对，希望大侠知道，谢谢！
图1 端口和贴片垂直
图2 端口和贴片平行
你说的是对的，两个天线本身结构差异决定了馈电方式吧
图1 振子就一个臂，需要金属面做参考，得到另一臂；
图2振子本身就两臂，金属平面作为反射板。
HFSS端口的设置和传输线有关,和天线的具体形式无关. 你这两个都可以采用波端口,如果采用集中端口,端口面的宽度为传输线导体宽度,端口面从传输线导体指向地.
你说的图1的金属面作为参考，得到另一个臂，这一点我不是很懂，这是利用什么原理吗？我只了解无限大接地面可以利用镜像理论，这个在同一个平面上，如何得到另一个臂？谢谢您的指导啦
图1采用波端口如何设置？我用下图的波端口试过，这样设置波端口正确吗？仿真的结果感觉跟集总端口激励的数据有一定差别，S11参数集总端口的设置S11好一些，不知道怎样才更加接近实际
图3 波端口激励
我也想知道答案
