大家帮忙看一下这个同轴与共面波导的过渡问题
录入：edatop.com 点击：
最近有一个项目，需要一段传输线，里面包括了同轴和共面波导过渡的部分，3dB带宽需要达到20GHz

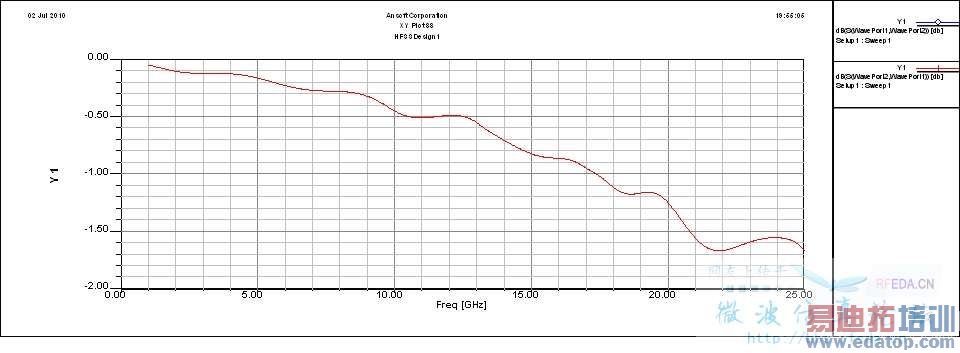

下面是我仿真的结构和模拟的曲线，大家看看有哪里可以改进的地方，
前一阵子仿真过一个结构，发现模拟的结果和测试结果还是有很大差距的，所以心理没底啊，大家帮看看这个能满足我的要求么？
项目等着急用呢，小弟在此先谢过啦！
下面是我仿真的结构和模拟的曲线，大家看看有哪里可以改进的地方，
前一阵子仿真过一个结构，发现模拟的结果和测试结果还是有很大差距的，所以心理没底啊，大家帮看看这个能满足我的要求么？
项目等着急用呢，小弟在此先谢过啦！
只要同轴和共面波导的特性阻抗一致，直接接就是了
把金属地加上吧
金属地？上底面的两块地和下底面的地都在着呢啊，不知道2楼所指的是什么？
路过此地.
大家顶起来！
