HFSS仿真高频的金属球RCS
录入：edatop.com 点击：
有人做过仿真高频的金属球RCS么？网上能查到的都是在谐振区的仿真结果，自己拿HFSS算过，结果很一致，但是当在高频区（光学区）的时候，结果就明显不正确了，多次仿真都不知道为什么。求高手啊！
附图：
球：半径0.1m

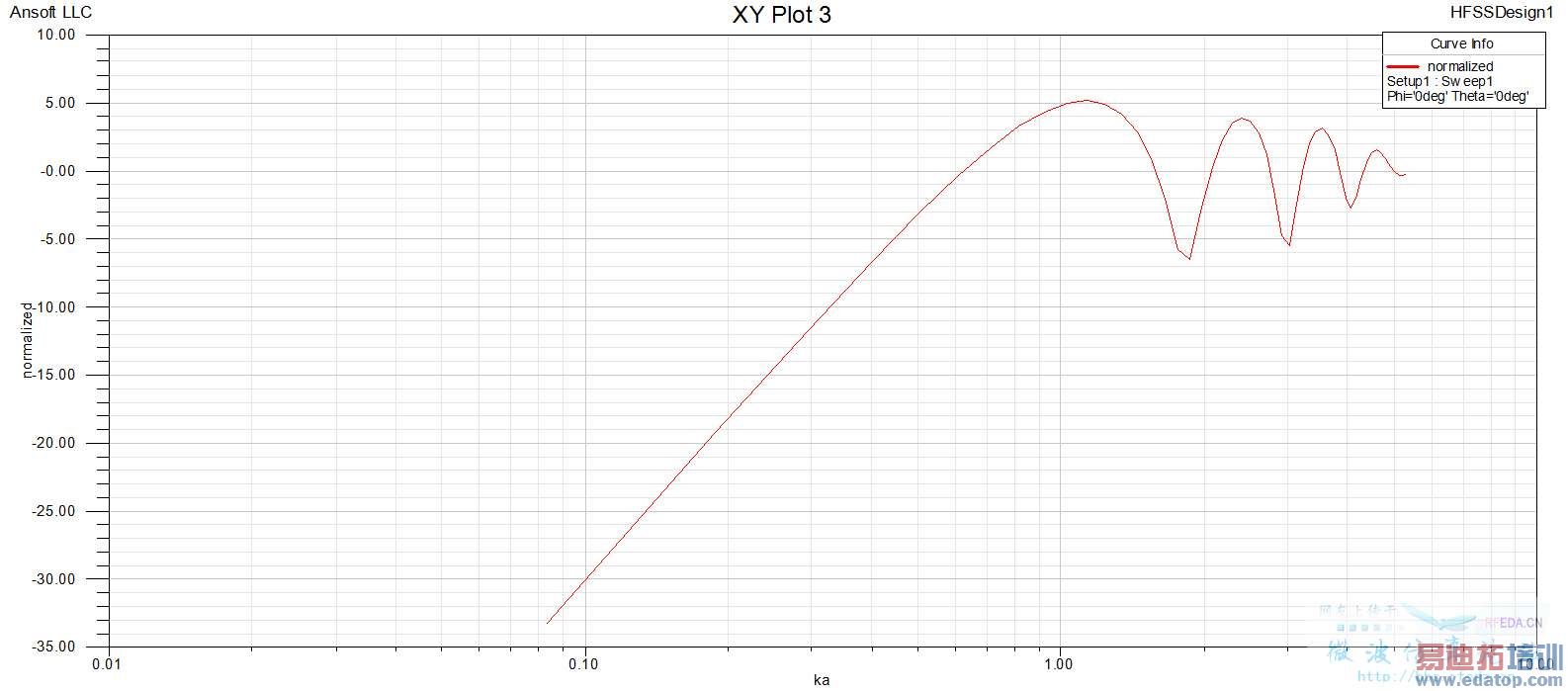

ka在0.1---5左右的图像：

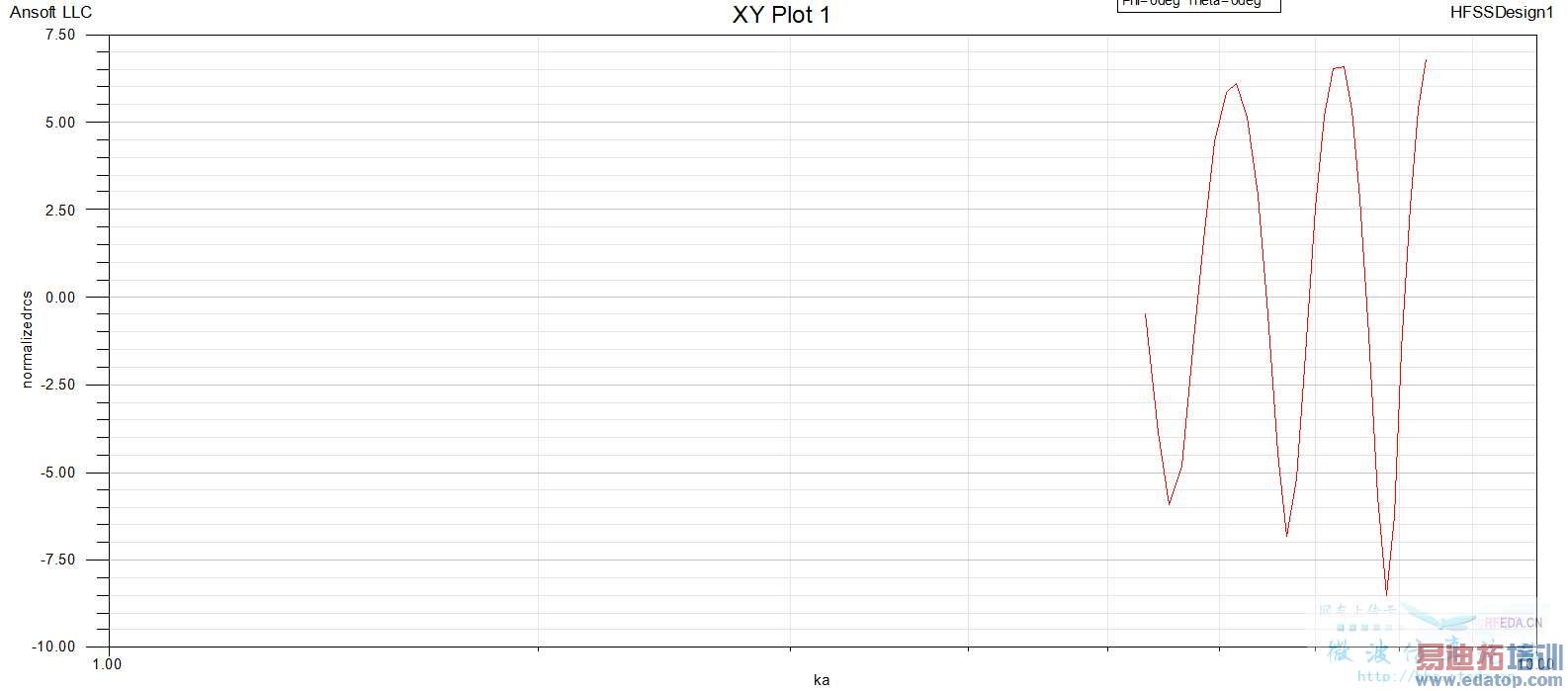

ka在5---8左右的图像：
附图：
球：半径0.1m
ka在0.1---5左右的图像：
ka在5---8左右的图像：
第二幅图中，rcs值明显应该是收敛的啊。
帮帮忙吧。仿真起来也挺简单的，但是问题很突出啊。
自己结题吧
目前查到的原因应该是 网格划分的不够细
在高频的时候，从HFSSmesh operation中可以看到网格还是最大尺寸6cm，远远大于了十分之一个波长
如果把网格最大尺寸改小点话，比如2cm，计算起来非常慢，我的笔记本是没有算出来的。
所以，我觉得原因应该是在于软件算法的问题。
如果机器够好，可以跑小一点的网格试试，看看原因对不对。
