hfss初始网格的问题。

各位大哥好。今天想在这里请教一个问题，关于matlab初始网格设定这一块，我用的HFSS版本是13（不过我也用过11版本看过，发现也有这个功能）

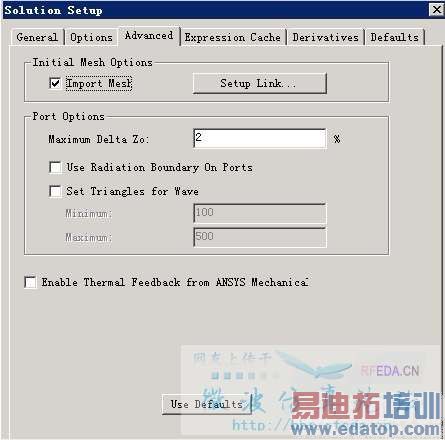

在hfss中建立好模型，设置边界条件，激励后，进行仿真条件设定的时候，双击Setup，在弹出的选项框中，点选Advanced（见下图），其中关于初始网格的选项，这个功能我没有琢磨清楚，大概的感觉其作用是，当仿真模型微小变化，仅仅材料参数变化时，可以让新的模型，套用前一个已经仿真了的模型的网格设定，从而可以省去仿真的时候那最初的网格设定求解的过程，从而减少时间（特别是像我这种，用matlab调用hfssapi来仿真，结合GA算法的话会上百次上千次的调用hfss程序进行仿真）；
可是问题出来，第一：我试过好几次，每次都会提示
1：The source and target model should be geometrically equivalent.
2：Fail to get presolved data.
我自己觉得可能是我2个模型之间还是存在差异（我用的是相同的材料和参数。），由于疏忽出现的问题吧，这个我自己会再仔细检查一次。
第二：如果问题1解决了，那么关于这个初始网格导入的操作，如何用matlab语句来表示呢？我查看了下hfssapi工具箱，发现里面没有关于网格设定方面的.M文件。
不知道各位大虾有木有用过HFSS的这个功能，如果有的话，希望可以探讨下。



自己顶一下。吼吼



楼主做的东西我也有个类似的大作业要做。不过自己一直没动手。我要做的是用GA还有HFSS以及matlab来设计一个微带多节带通滤波器。
不过楼主说的这个东西我不知道。



请问在辐射场角度设置中，Phi 和Theata 的角度如何设置 根据什么设置能告诉下吗 谢谢



已经解决了。俩个模型必须尺寸相同，如果设定有字母参数，需要设定相等，这个软件会有提示，注意每一个提示，一步一步操作即可。
之前我就是太心急了。



楼主你也太牛了，怎么还和Matlab联合仿真呢？怎么和matlab联合啊？



关于这个初始网格导入的操作，如何用matlab语句来表示呢？



hfss与matlab相结合，这个记录宏就可以了，hfss的每一步操作都可以用脚本来记录，然后用matlab编写出这些语句，就可以让hfss执行这项操作了。



你意思是两模型变参要一样吗，那美实际作用啦啊！



楼主牛人啊
