HFSS能计算天线的效率吗？

可以.不过还没做过这方面.

不晓得，还没用过此功能！

不晓得啊
应该可以吧
CST可以

可以的！
可以看输入功率、辐射功率、还可以直接看天线效率。
不过要确保模型的正确性，特别是微带贴片天线用PEC跟普通的copper有区别的！
far field->....



请问前面大哥, 这几天用HFSS计算天线的增益,发现一个问题.
在各计算频点上,空间任一点上,REALIZED GAIN与GAIN的差值为一定值.请问这说明什么呢?谢谢

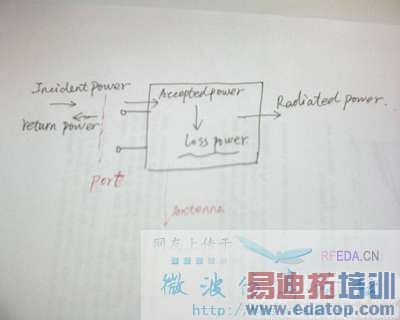

天线的功率传输关系，可以用上面这个图来描述。
从这两个方面去思考：
1、回波损耗S11（或VSWR）
2、天线效率
增益值是没考虑到S11的情况！只计及天线效率。
而相对增益值两个参数都参与计算。
而且，在此频点，S11是一定值，VSWR也是定值。
所以，相差是一个定值的。







恩.谢谢前面大哥即时的回复.
我们平时所关注的天线效率都是考虑反射的状况. 在某一频点上,不考虑天线的损耗,天线的效率应该是与S11相对应的吧?



不是，你看《天线工程手册》就知道了！
天线增益，是计及天线效率的，天线效率就是radiated Power与accepted power的比值！
跟S11无关。
实际上，手机测试等倒是跟这个理论不一致，它两者都考虑进去。因为这样比较简单。

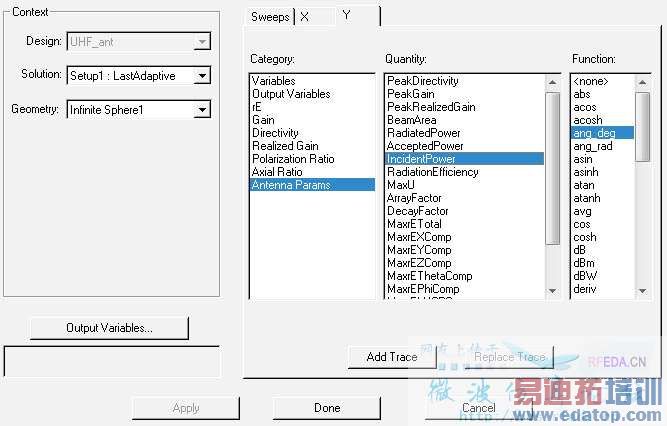

在hfss中可以找到这样的计算效率的选项
